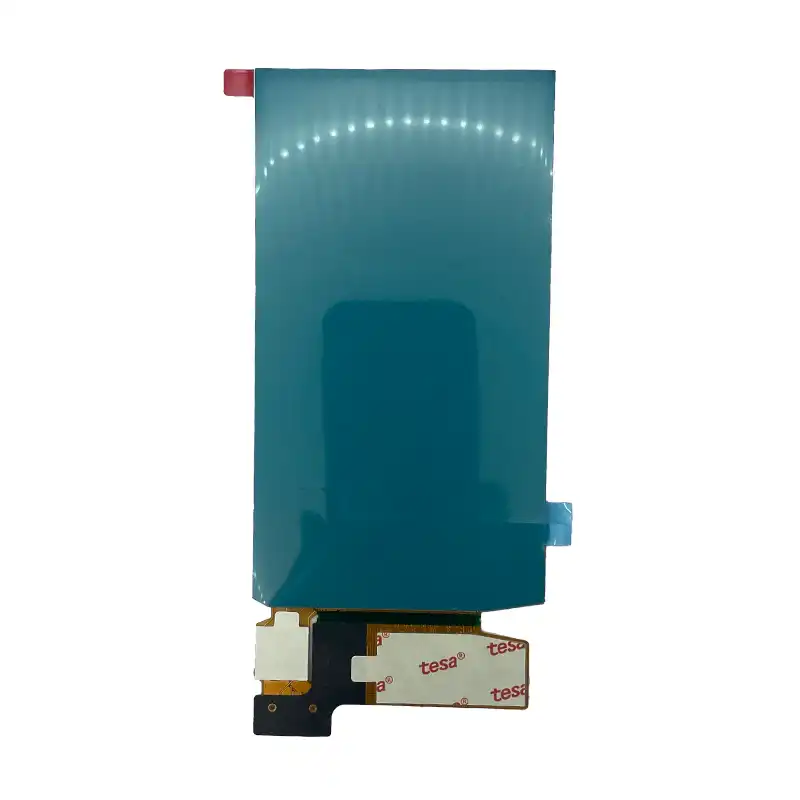

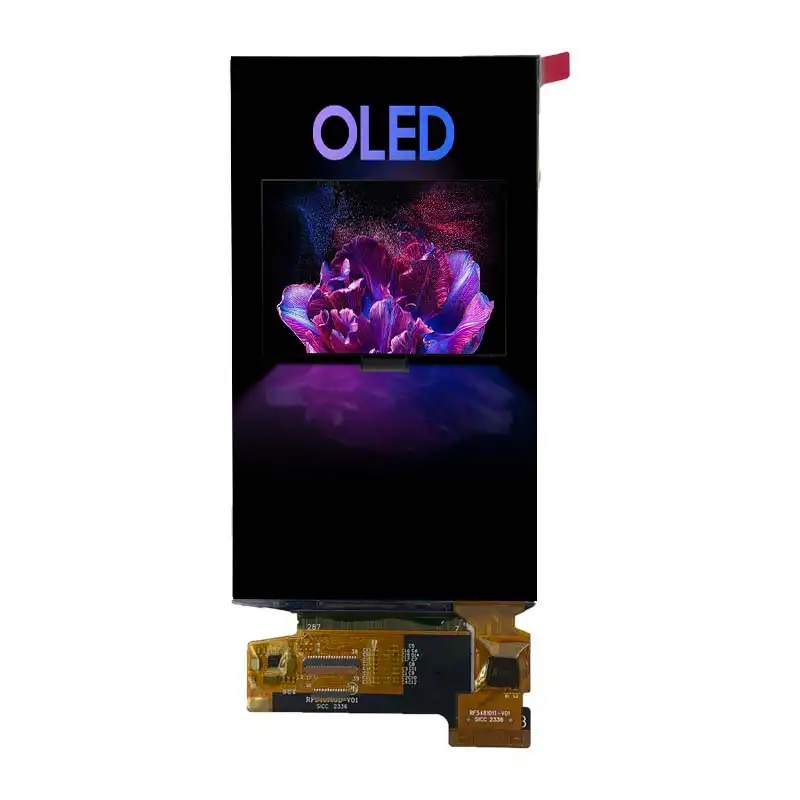

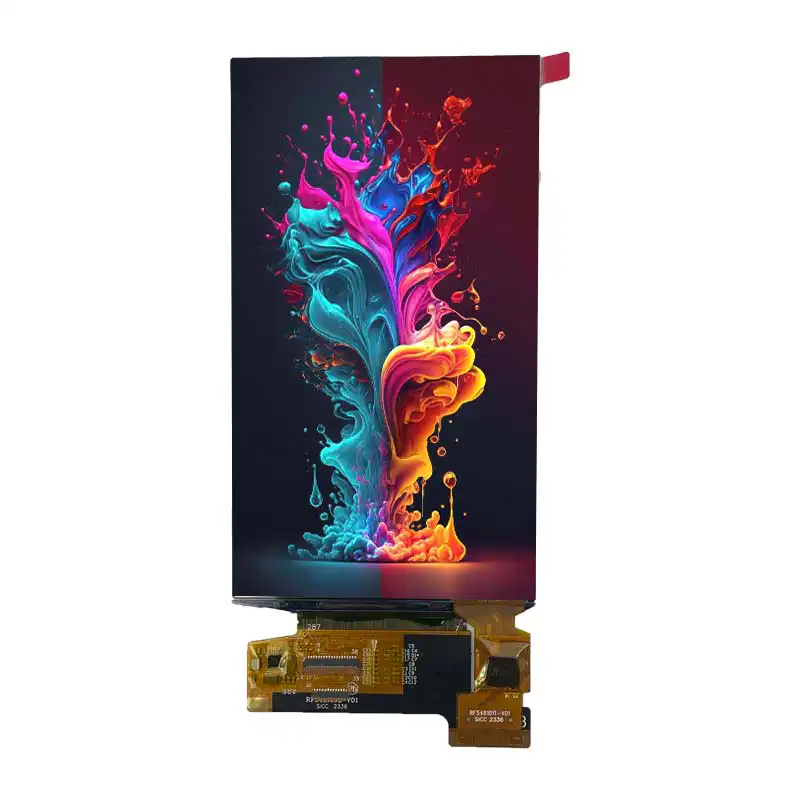

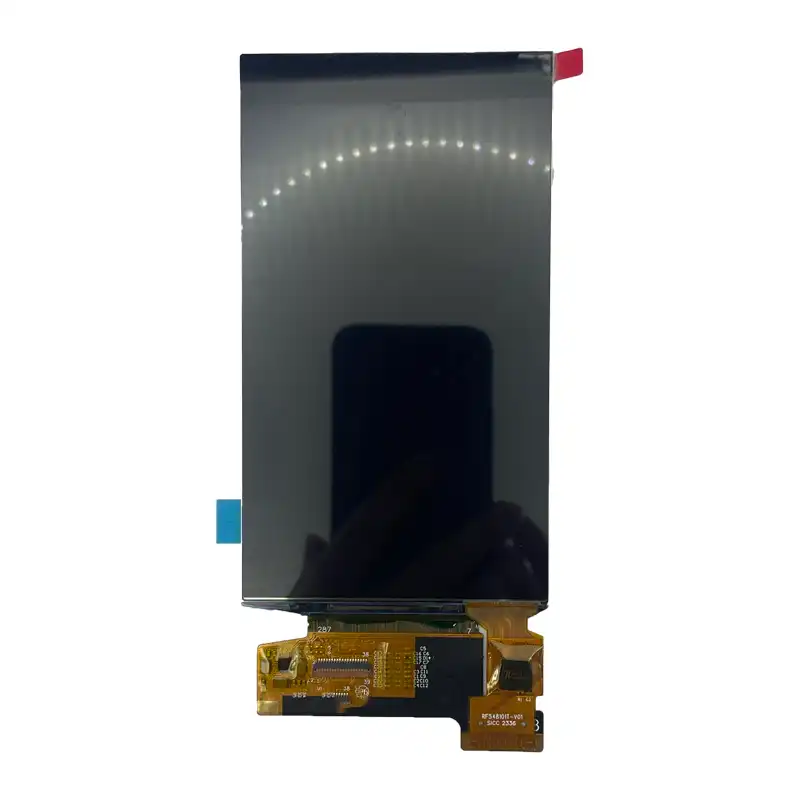

Module AMOLED 5.48 pouces 1080x1920 LTPS, MIPI 4 voies

Module AMOLED de précision pour applications d'affichage embarquées avancées

Présentation du module AMOLED de 5.48 pouces

Le Module AMOLED de 5.48 pouces Conçu par Shenzhen Brownopto Technology Co., LTD, ce module est destiné aux applications d'affichage embarquées haute résolution nécessitant une structure compacte, la technologie LTPS et une interface tactile intégrée. D'après ses spécifications, il offre une résolution de 1080 (L) × 1920 (H), une profondeur de couleur de 16.7 millions de couleurs, une interface MIPI 4 voies et une structure tactile intégrée (avec TP), ce qui le rend adapté à une large gamme de projets d'intégration d'affichage professionnels.

Caractéristiques principales:

• Taille de l'écran: 5.48 pouces
• Résolution: 1080 (W) × 1920 (H)
• Zone active: 68.26 (L) × 121.34 (H) millimètre
• Pixel Pitch: 90 (L) × 90 (H) μm
• Type de technologie : LTPS
• Mode d'affichage: AMOLED
• La profondeur de la couleur: 16.7M
• Interface: MIPI 4 VOIES
• Structure tactile : Avec du papier toilette
• IC du pilote: VTDR6130
• Circuit intégré tactile : CST3548
• Luminance typique : 650 cd / m²
• Rapport de contraste: 100000
• Angle de vue: 80 °
• Temps de réponse : 2 ms
• Tests environnementaux / de fiabilité : Fonctionnement à haute température, fonctionnement à basse température, stockage à haute température, stockage à basse température, fonctionnement à haute température et forte humidité, stockage à haute température et forte humidité, choc thermique, décharge électrostatique

Spécifications techniques

Paramètre	Valeur
Nom du produit	Module AMOLED de 5.48 pouces
Nr.	BR548301-A1
Révision	V1
Date de diffusion	2026.06.26
Taille de l'écran	5.48 pouces
Mode d'affichage	AMOLED
Résolution	1080 (W) × 1920 (H)
Zone active	68.26 (L) × 121.34 (H) millimètre
Pixel pitch	90 (L) × 90 (H) μm
Type de technologie	LTPS
Profondeur des couleurs	16.7M
Interface	MIPI 4 VOIES
Structure tactile	Avec du papier toilette
Dimensions du contour du module	/
Poids	À déterminer
IC Driver	VTDR6130
Touchez IC	CST3548
Alimentation logique (VDDIO)	1.65 V min, 1.80 V typ., 1.98 V max.
Alimentation analogique (VCI)	2.65 V min, 3.3 V typ., 3.6 V max.
Alimentation analogique pour POWERIC (AVDD)	2.9 V min, 3.7 V typ., 4.5 V max.
Alimentation analogique pour TP	2.8 V min, 3.0 V typ., 3.6 V max.
Tension d'entrée de niveau haut	0.80 × VDDIO vers VDDIO
Tension d'entrée basse	0.00 à 0.20 × VDDIO
Tension de sortie de niveau haut	0.80 × VDDIO vers VDDIO
Tension de sortie basse	0.00 à 0.20 × VDDIO
Angle de vision	80° (Haut / Bas / Gauche / Droite, CR≥10)
Rapport de contraste	100000
Temps de réponse	2 ms
Chromaticité	Les coordonnées Blanc, Rouge, Vert, Bleu sont spécifiées dans la fiche technique.
Uniformité	70 % min, 85 % typ.
NTSC	90 %
Luminance	650 cd/m² (Normal)
Diaphonie	5%
La Gamme	2.0 min, 2.2 typ., 2.4 max.
Fonctionnement à haute température	+70℃, 96 h
Fonctionnement à basse température	-20℃, 96 heures
Stockage à haute température	+80℃, 96 h
stockage à basse température	-30℃, 96 heures
Fonctionnement à haute température et à forte humidité	60 °C, 90 % HR, 96 h
Stockage à haute température et à forte humidité	60 °C, 90 % HR, 96 h
Choc thermique	-30℃ (30 min) à +70℃ (30 min), temps de changement : 10 min, 30 cycles
Décharge électrostatique	C = 150 pF, R = 330 Ω ; Air : ±6 kV, 5 cycles ; Contact : ±2 kV, 5 cycles
Conditions de stockage recommandées	0 °C à 40 °C, humidité relative ≤ 80 %
Protection environnementale	RoHS

Scénarios d'application détaillés

Grâce à sa structure AMOLED de 5.48 pouces, sa résolution de 1080×1920, sa technologie LTPS, son interface MIPI 4 LANE et sa conception tactile intégrée, ce module convient aux applications d'affichage embarquées nécessitant une taille compacte, une présentation d'image haute définition et une interaction tactile.

• Appareils portables: Adapté aux terminaux d'affichage compacts haute résolution.
• Systèmes de contrôle embarqués : Convient aux appareils nécessitant une intégration d'interface MIPI.
• Terminaux à écran tactile : La structure TP prend en charge les applications tactiles intégrées.
• Équipements d'affichage industriel : Peut être envisagé pour les dispositifs nécessitant des normes de tests environnementaux et de fiabilité définies.
• Produits électroniques personnalisés : Adapté aux projets clients nécessitant des performances visuelles AMOLED et une structure mécanique compacte.

Précautions d'emploi

Pour préserver les performances et la fiabilité du module, veuillez suivre les consignes de manipulation et de stockage indiquées dans les spécifications :

• L'écran est en verre. Évitez de le soumettre à des chocs mécaniques, par exemple en le laissant tomber d'une certaine hauteur.
• N’appuyez pas trop fort sur l’écran au niveau de zones adjacentes, car la tonalité des couleurs pourrait se modifier.
• Le polariseur de l'écran est fragile et se raye facilement. Manipulez-le avec précaution.
• Si la surface de l'écran est souillée, essuyez-la délicatement avec un chiffon doux et sec. Si nécessaire, utilisez uniquement de l'alcool éthylique.
• N’utilisez pas d’eau, de cétone ou de solvants aromatiques, à l’exception de l’alcool éthylique.
• Ne tentez pas de démonter le module AMOLED.
• Si le circuit logique est hors tension, n'appliquez pas les signaux d'entrée.
• Veillez à utiliser une mise à la terre appropriée et une protection antistatique lors de la manipulation et de l'assemblage.
• Les outils d'assemblage, tels que les fers à souder, doivent être correctement mis à la terre.
• Ne procédez pas à l'assemblage ou aux travaux connexes dans des conditions sèches susceptibles d'accroître l'électricité statique.
• Lors du stockage des modules AMOLED, évitez la lumière directe du soleil et les lampes fluorescentes.
• Conditions de stockage à long terme recommandées : 0℃ à 40℃, humidité relative ≤80 %.
• Les modules doivent être stockés dans une pièce exempte d'acide, d'alcali ou de gaz nocifs.
• Évitez les chutes, les chocs violents, les pressions excessives, l'eau, l'humidité et le soleil pendant le transport.

Téléchargement de ressources:  spécification
