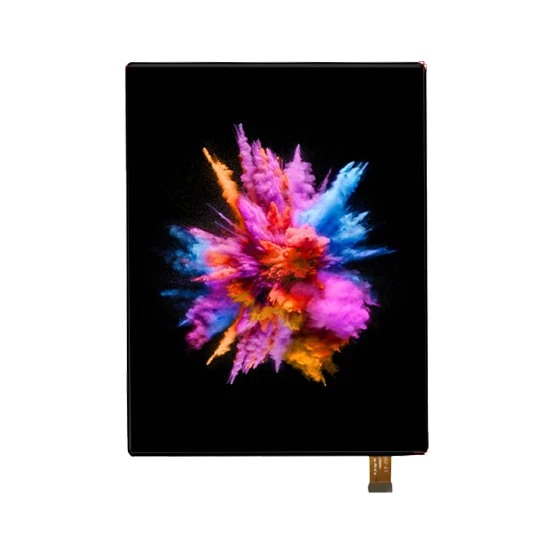

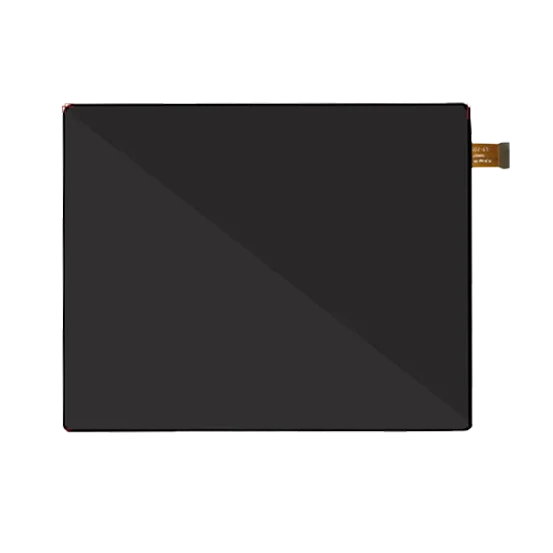

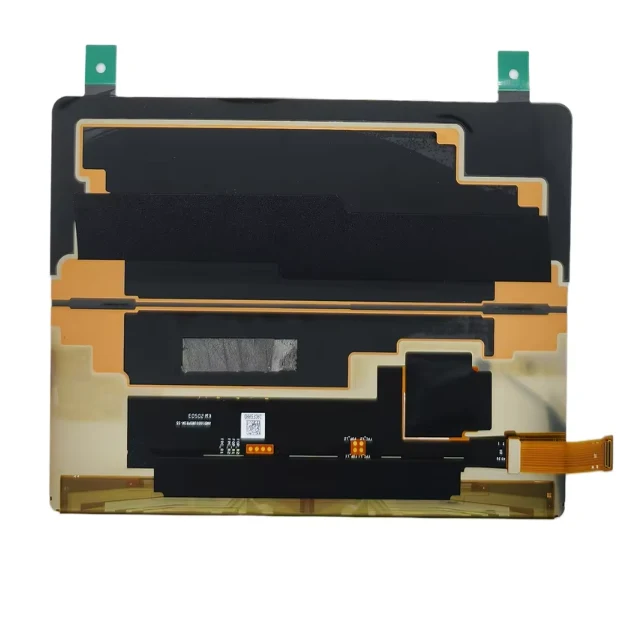

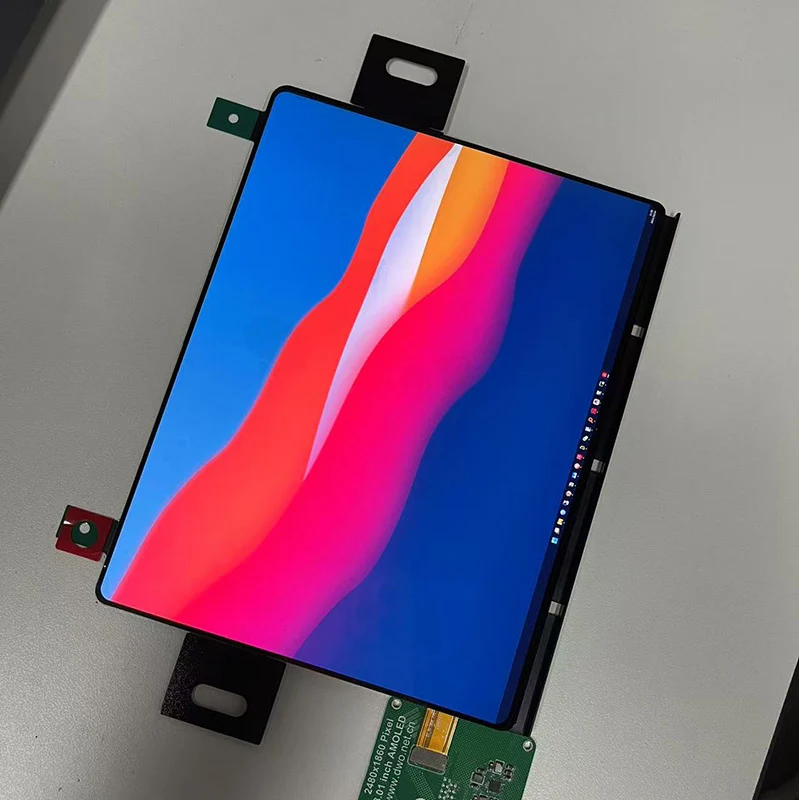

Module d'affichage AMOLED 8.0 pouces 2480 x 1860 avec interface MIPI

Conçu pour l'excellence, bâti pour l'avenir

Présentation du module AMOLED de 8.0 pouces

Le Module AMOLED de 8.0 pouces Fabriqué par Shenzhen Brownopto Technology Co., LTD, ce module d'affichage haute performance est conçu pour les applications avancées exigeant un excellent contraste, une reproduction des couleurs éclatante et une réactivité optimale. Doté de la technologie AMOLED et d'une structure de panneau flexible, il offre les caractéristiques suivantes : 2480 × 1860 résolution, une 4:3 format d'image et un MIPI son interface d'affichage la rend idéale pour les systèmes embarqués haut de gamme, les appareils intelligents et autres applications d'affichage de pointe.

Caractéristiques principales:

• Taille de l'écran: 8.0 pouces
• Résolution: 2480 × 1860 (SPR)
• Ratio d’aspect : 4:3
• Mode d'affichage: AMOLED
• Type de panneau: Écran AMOLED flexible de 8.0 pouces
• Zone active: 162.688 mm × 122.016 mm
• Dimension du contour: 165.89 mm × 126.12 mm
• Interface d'affichage: MIPI, 4 voies
• Interface tactile: SPI
• IC du pilote: RM69380 (Raydium)
• Circuit intégré tactile : FST1BA80YA2 (ST)
• Senseur tactile: DOT
• Fréquence de conduite : 60Hz
• La profondeur de la couleur: 16.7M
• Luminance typique : 430 nits
• Luminance HBM : 600 nits
• Rapport de contraste: 600 000:1 (à 0 degré)
• Gamme de couleurs: 100 % DCI-P3 (typ.)

Spécifications techniques

Paramètre	Valeur
Modèle / Numéro de pièce	BR800TR101GG-001
Taille de l'écran	8.0 pouces
Type d'affichage	AMOLED
Structure du panneau	Panneau AMOLED flexible
Résolution	2480 × 1860 (SPR)
Ratio D'aspect	4:3
Zone active	162.688 mm × 122.016 mm
Dimension Outline	165.89 mm × 126.12 mm
Interface d'affichage	MIPI, 4 voies
Interface tactile	SPI
IC Driver	RM69380 (Raydium)
Touchez IC	FST1BA80YA2 (ST)
Capteur tactile	DOT
Profondeur des couleurs	16.7M
Vitesse MIPI	822 Mbps
Verversingssnelheid	60Hz
VCI	3.0 V (typique)
VDDIO	1.8 V (typique)
AVDD	7.6 V (typique)
ELVDD	4.6 V (typique)
ELVSS	Mode normal : -3.3 V / HBM : -4.0 V / AOD : -2 V
Luminance typique	430 nits
Luminance HBM	600 nits
Luminance AOD	60 nits
Rapport de contraste	600,000:1
Angle de vision	CR ≥ 1000 à 80°
Temps de réponse	2 ms
Gamme de couleurs	100 % DCI-P3 (typ.), 98 % min.
Réflectivité	6% max.
Largeur	126.12 mm (typ.)
Hauteur	165.89 mm (typ.)
Profondeur	0.778 mm (typ.)
Poids	46.5 g (typ.)

Scénarios d'application détaillés

Ce module AMOLED de 8.0 pouces est idéal pour les appareils haut de gamme exigeant une densité de pixels élevée, un contraste marqué et une excellente restitution des couleurs. Grâce à sa structure AMOLED flexible, son interface MIPI et ses performances optiques de haute qualité, il s'intègre facilement dans une large gamme de systèmes d'affichage haut de gamme.

• Terminaux portables haut de gamme : Adapté aux appareils électroniques portables haute résolution exigeant une qualité d'image immersive.
• Dispositifs de contrôle intelligents : Idéal pour les terminaux d'exploitation intelligents et les systèmes de contrôle embarqués dotés d'interfaces visuelles avancées.
• Équipement médical et professionnel : Utile pour les instruments nécessitant un rendu d'image détaillé, un contraste élevé et un affichage stable.
• Systèmes d'affichage industriels : Un excellent choix pour les applications IHM haut de gamme où la netteté de l'image et la rapidité de réponse sont importantes.
• Systèmes automobiles et de cockpit intelligents : Peut prendre en charge les concepts d'affichage avancés nécessitant une luminosité élevée et un rendu des couleurs riche.
• Électronique grand public de luxe : Adapté aux appareils innovants nécessitant un rendu visuel éclatant et une qualité AMOLED moderne.

Précautions d'emploi

Pour garantir une fiabilité et des performances d'affichage optimales sur le long terme, veuillez suivre ces précautions lors du transport, du stockage, du montage et de l'utilisation :

• Ne pas tordre ni plier le module lors de l'assemblage ou de la manipulation.
• Respectez la séquence d'alimentation correcte pendant le fonctionnement afin d'éviter d'endommager le module.
• Évitez les fortes vibrations, les chocs ou les pressions sur la surface avant ou arrière.
• Ne touchez pas le module directement sans protection de mise à la terre appropriée ; évitez les dommages causés par les décharges électrostatiques pendant la production et le fonctionnement.
• N’affichez pas de motifs fixes pendant une période prolongée, à l’exception des motifs de test spécifiés, afin de réduire le risque de rémanence d’image.
• Tenir le module à l'écart de la lumière directe du soleil, d'une forte humidité, des solvants organiques et des gaz corrosifs.
• Stockez le module dans une pièce sombre, dans les conditions recommandées, et évitez la condensation due à des changements brusques de température.
• Ne démontez ni ne remontez le module vous-même.

Téléchargement de ressources: spécification
