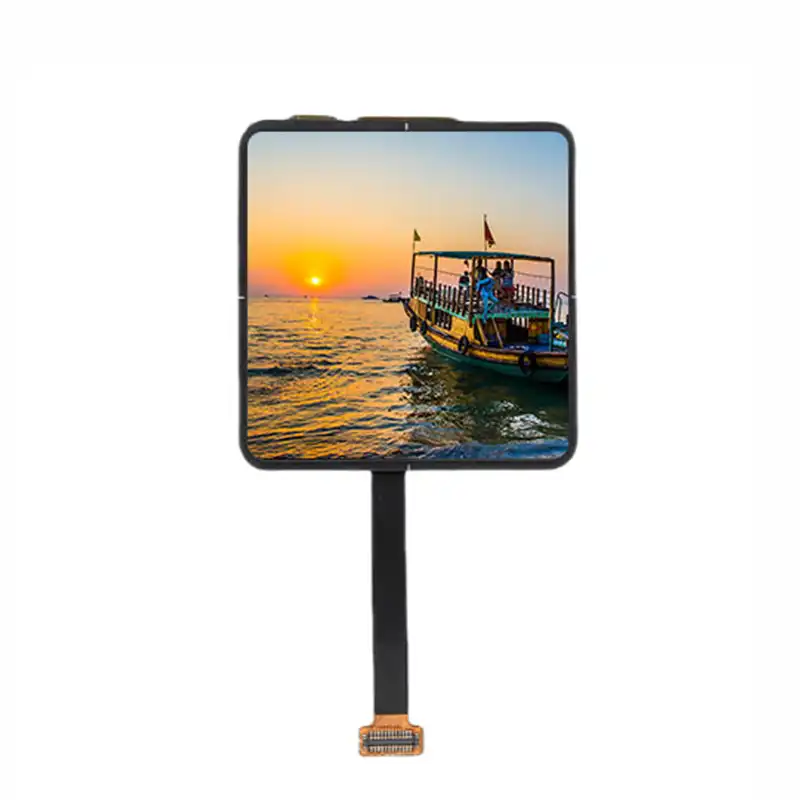

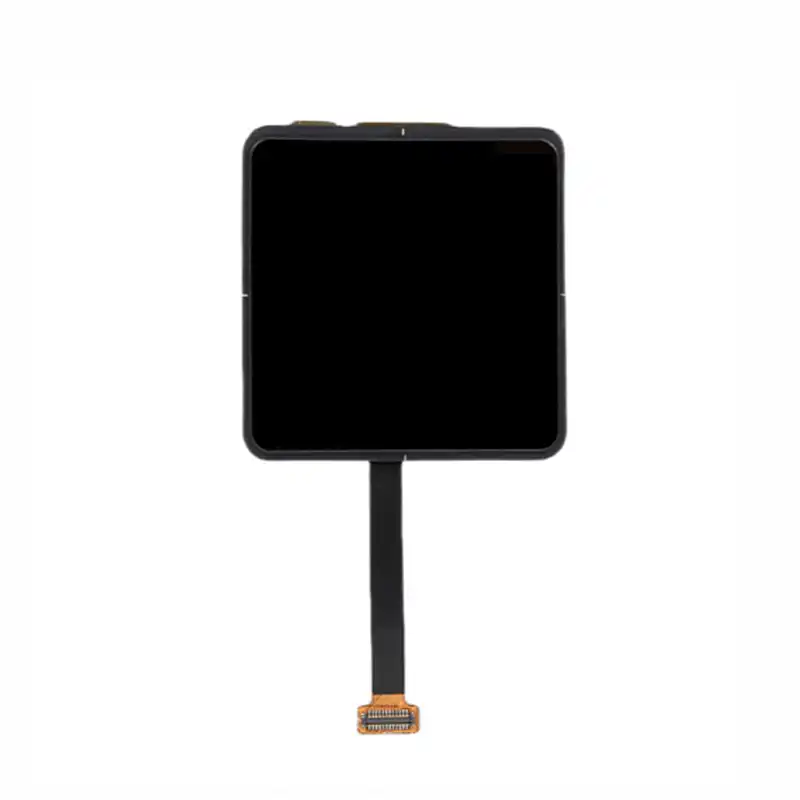

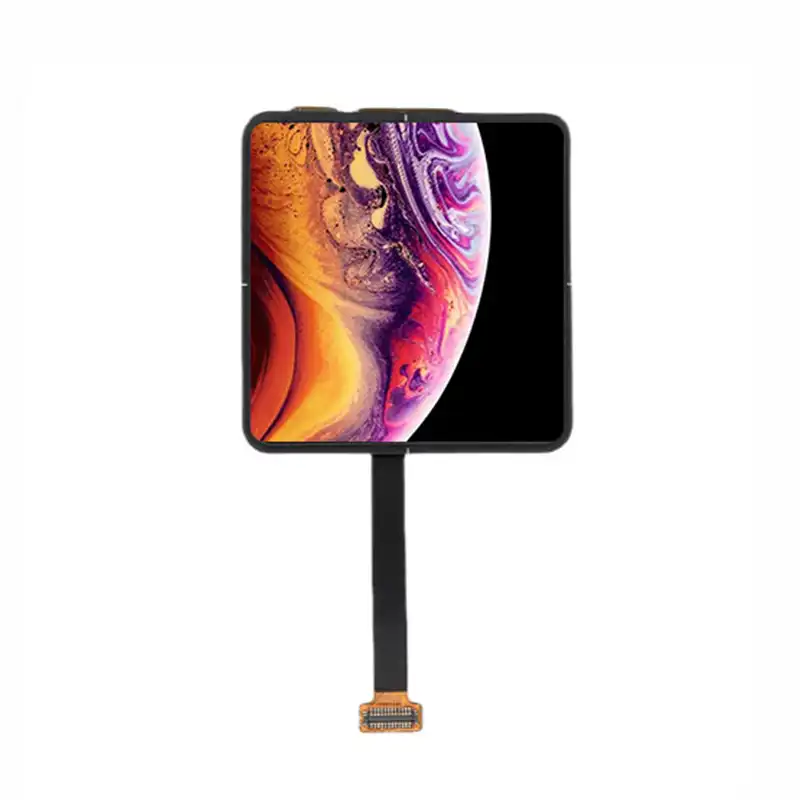

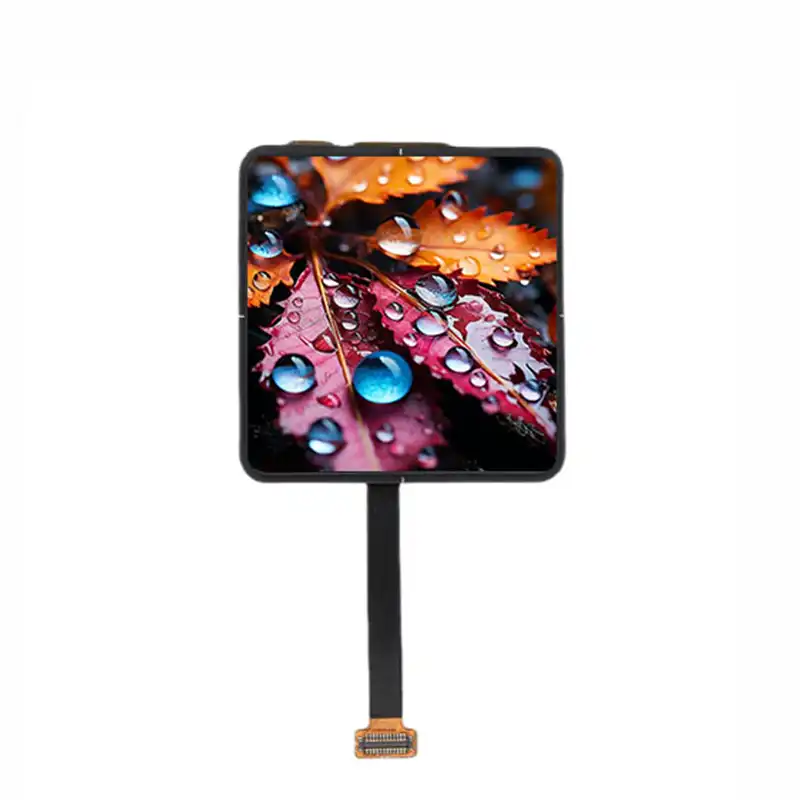

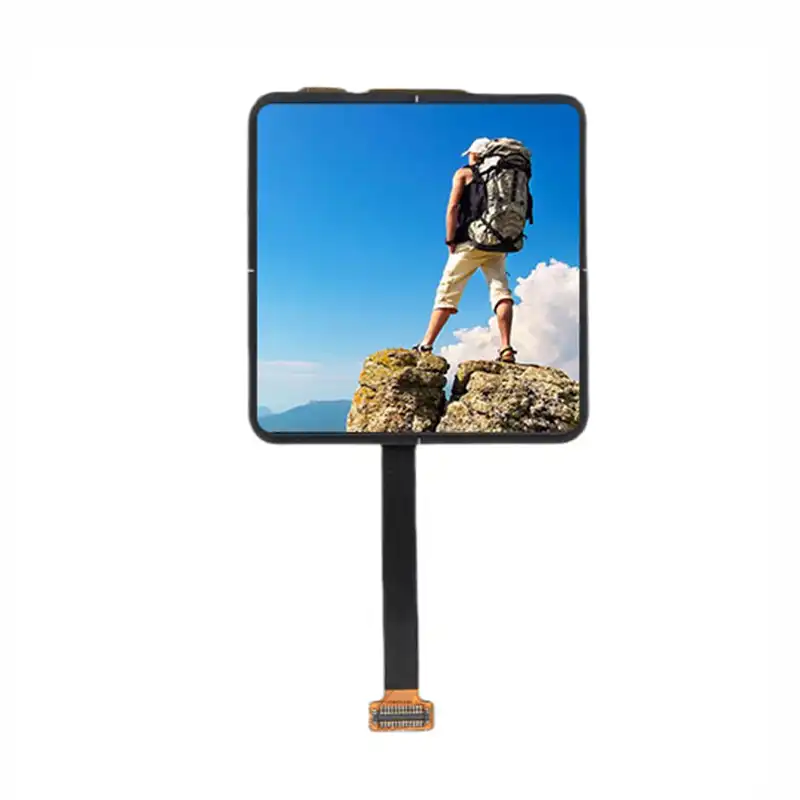

Module d'affichage AMOLED de 2.01 pouces – Écran carré haute résolution

Solutions d'affichage AMOLED haute performance

Le Module AMOLED de 2.01 pouces (Modèle : BR201CSK-001) à partir de Shenzhen Brownopto Technology Co., Ltd. Il s'agit d'une solution d'affichage carrée haute résolution idéale pour les montres connectées, les objets connectés et les interfaces utilisateur compactes. Doté d'une image nette Résolution 460 × 460 et dynamique Technologie AMOLEDCe module offre des noirs profonds, un excellent contraste et une efficacité énergétique supérieure. Avec une large gamme de couleurs, il offre une large plage dynamique. Angle de vision de 88° dans toutes les directions et la température de fonctionnement de -20 ° C à + 60 ° CIl convient aux applications exigeantes, aussi bien en intérieur qu'en extérieur. Conçu avec un Interface QSPI et entraîné par le CO5300 CIIl offre des performances fiables pour les systèmes embarqués modernes.

Fonctionnalités clés

• Taille de l'écran: 2.01 pouces de diagonale
• Résolution: 460 × 460 pixels
• Zone active: 35.88 x 35.88 mm
• Zone de visualisation: 36.08 x 36.08 mm
• Taille du module: 37.88 × 39.08 x 0.81 mm
• Technologie: AMOLED (OLED à matrice active)
• Couleurs d'affichage: 16.7 millions
• Disposition des pixels : Bande RVB
• Interface: QSPI (interface périphérique série quadruple)
• IC du pilote: CO5300
• Circuit intégré de puissance : BV6802
• Angle de vue: 88° dans toutes les directions (Min)
• Exploitation temporaire.: -20 ° C à + 60 ° C
• Temp de stockage: -30°C à +70°C (d'après la norme industrielle)

Spécifications techniques

Paramètre	Valeur
Taille de l'écran	2.01 pouce
Résolution	460 × 460 pixels
Dot Matrix	460 × 3 (RVB) × 460
Zone active	35.88 x 35.88 mm
Zone de visualisation	36.08 x 36.08 mm
Taille du module	37.88 × 39.08 x 0.81 mm
Taille de l'assemblage	38.50 × 39.20 x 2.28 mm
Taille Pixels	0.1335 x 0.1335 mm
Technologie	AMOLED
Couleurs d'affichage	16.7 millions
Arrangement des pixels	Bande RVB
Type d'interface	QSPI
Circuit intégré de pilotage d'affichage	CO5300
Circuit intégré d'alimentation	BV6802
Angle de vision	L88/R88/T88/B88 (Min)
Température de fonctionnement	-20 ° C à + 60 ° C
Température de stockage	-30°C à +70°C (valeur typique pour les modules AMOLED)
Direction de visionnement recommandée	Toutes les directions
Poids	À déterminer
Conformité	RoHS

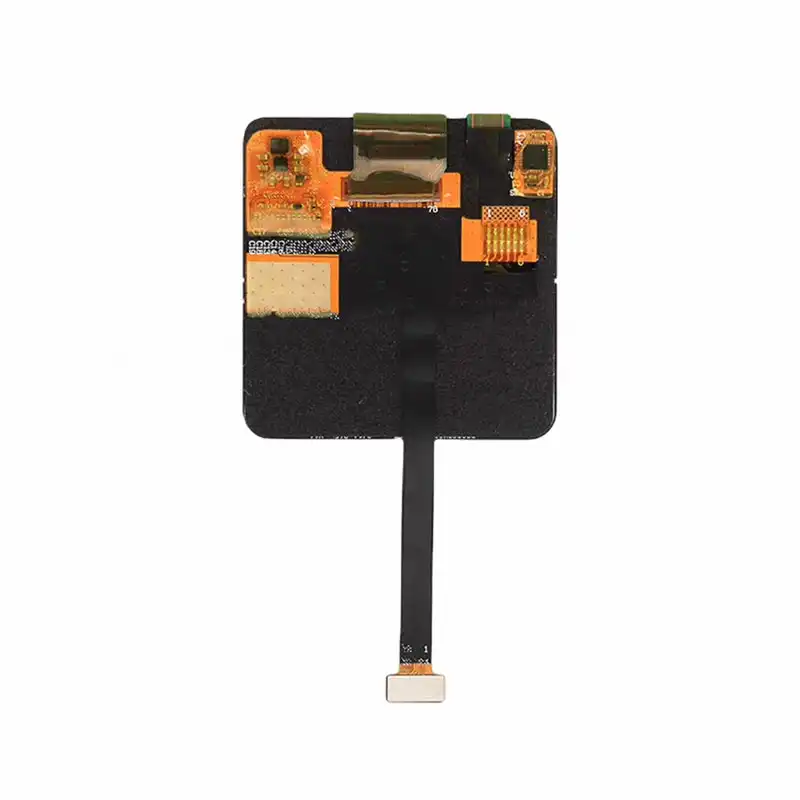

Brochage de l'interface (FPC 24 broches)

Le module utilise un circuit imprimé flexible (FPC) à 24 broches avec la configuration de broches suivante :

Épingler #	Symbole	Description
1	VCI_FR	Signal d'activation de l'alimentation
2-5	QSPI_SI03~SI00	Lignes de données QSPI (4 bits)
6	QSPI_CLK	Horloge QSPI
7	LCD_CS	Sélection de la puce LCD
8	LCD_RST	Réinitialisation de l'écran LCD
9	LCD_TE	Signal d'effet de déchirure LCD
10	GND	Sol
11-12	NC	Pas de connexion
13	LCD_VDD3.3V	Alimentation LCD (3.3 V)
14	LCD_IOVCC3.3V	Alimentation E/S LCD (3.3 V)
15	VBAT	Entrée de la batterie
16	GND	Sol
17	CTP_INT	Interruption de l'écran tactile capacitif
18	CTP_RST	Réinitialisation de l'écran tactile capacitif
19	CTP_SCL	Horloge I²C à écran tactile
20	CTP_SDA	Données I²C de l'écran tactile
21	GND	Sol
22	CTP_VDD 3.3 V	Alimentation du panneau tactile (3.3 V)
23	CTP_IOVCC3.3V	Alimentation E/S du panneau tactile (3.3 V)
24	NC (MTP)	Pas de connexion (MTP)

Scénarios d'application

Le Module AMOLED de 2.01 pouces est idéal pour les applications nécessitant un écran carré haute résolution dans un format compact :

• Appareils portables : Montres connectées carrées, traqueurs d'activité, moniteurs de santé
• Des appareils portables: Terminaux portables, télécommandes intelligentes, contrôleurs IoT
• Électronique grand public: Lecteurs audio, hubs domotiques
• IHM industrielles : Panneaux de commande compacts, outils de diagnostic

Précautions d'emploi

• Évitez toute pression mécanique ou flexion de la surface d'affichage.
• Utilisez des outils antistatiques et une mise à la terre lors de la manipulation et de l'assemblage.
• Nettoyer uniquement avec de l'alcool isopropylique et un chiffon non pelucheux ; éviter les matériaux abrasifs.
• Suivez la séquence de mise sous/hors tension recommandée (reportez-vous à la fiche technique complète).
• Conserver dans un endroit sec et sombre pour éviter la dégradation des écrans OLED.

Téléchargement de ressources: spécification

Prêt à intégrer le BR201CSK-001 ?

Contactez-nous pour obtenir des échantillons, des fiches techniques ou une assistance technique.

Demander un échantillon
