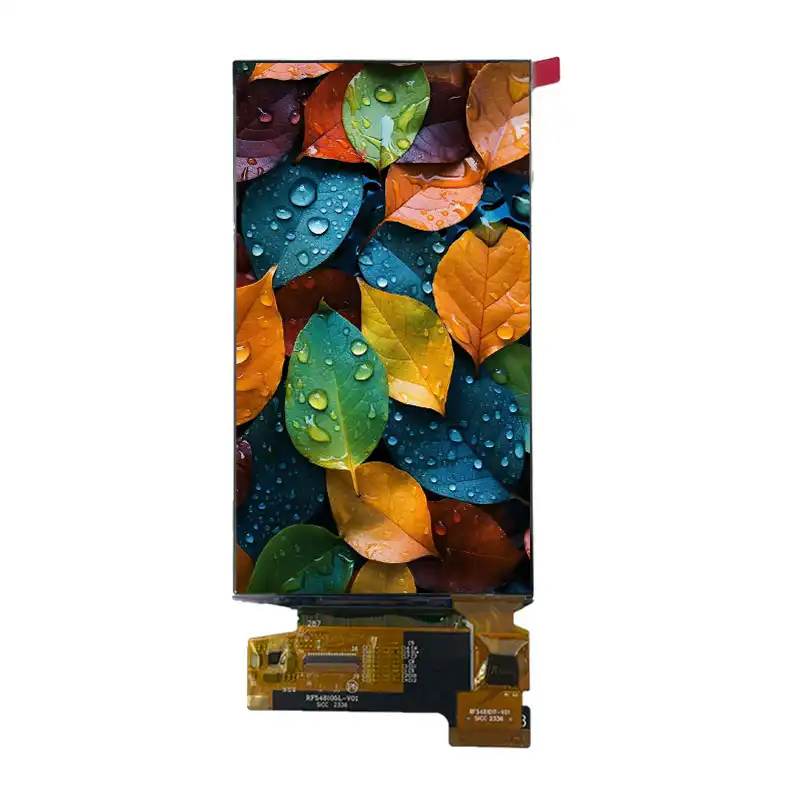

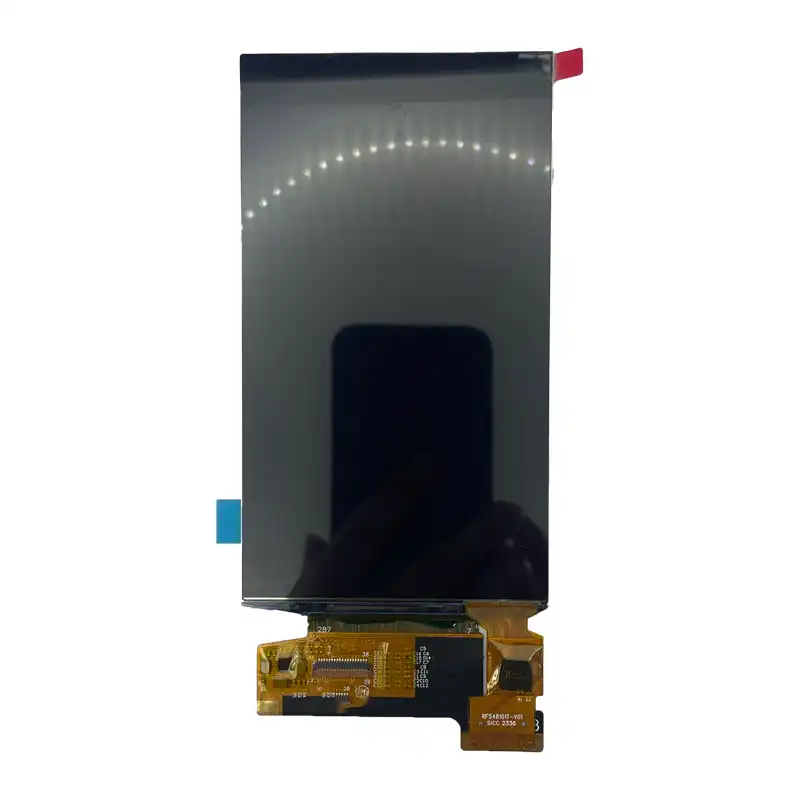

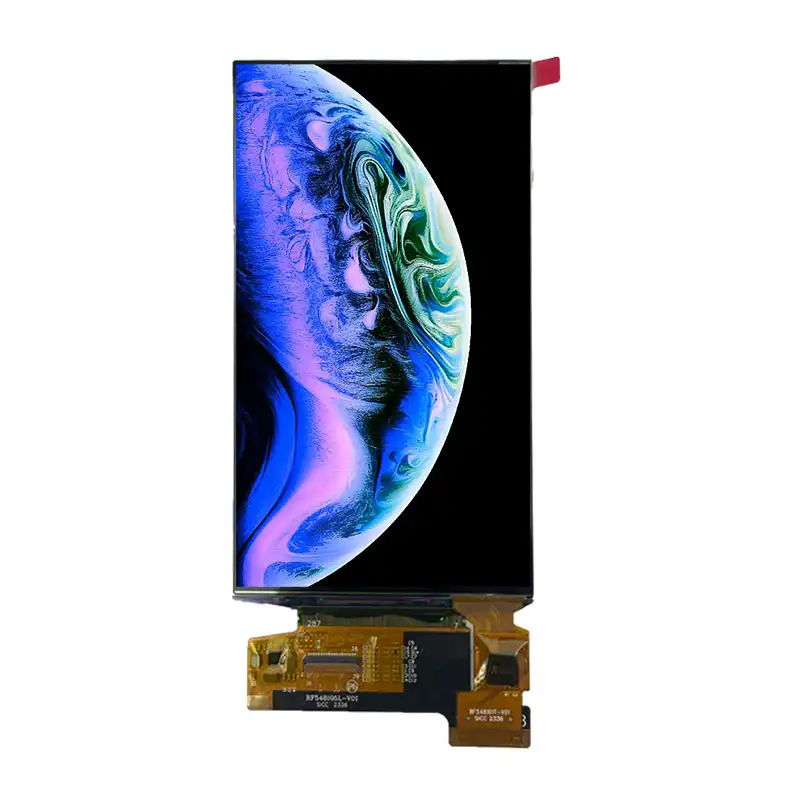

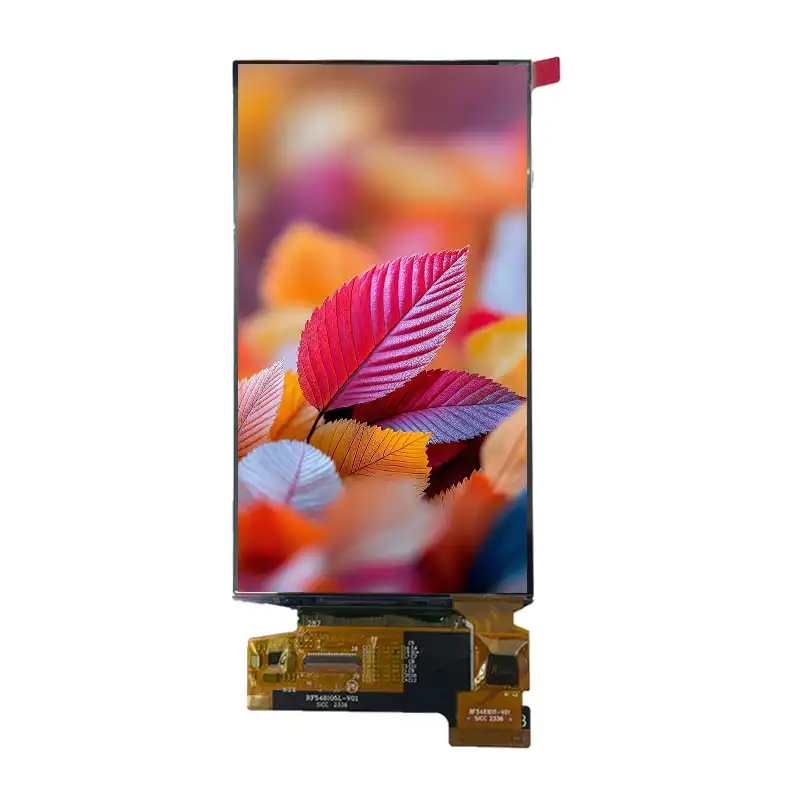

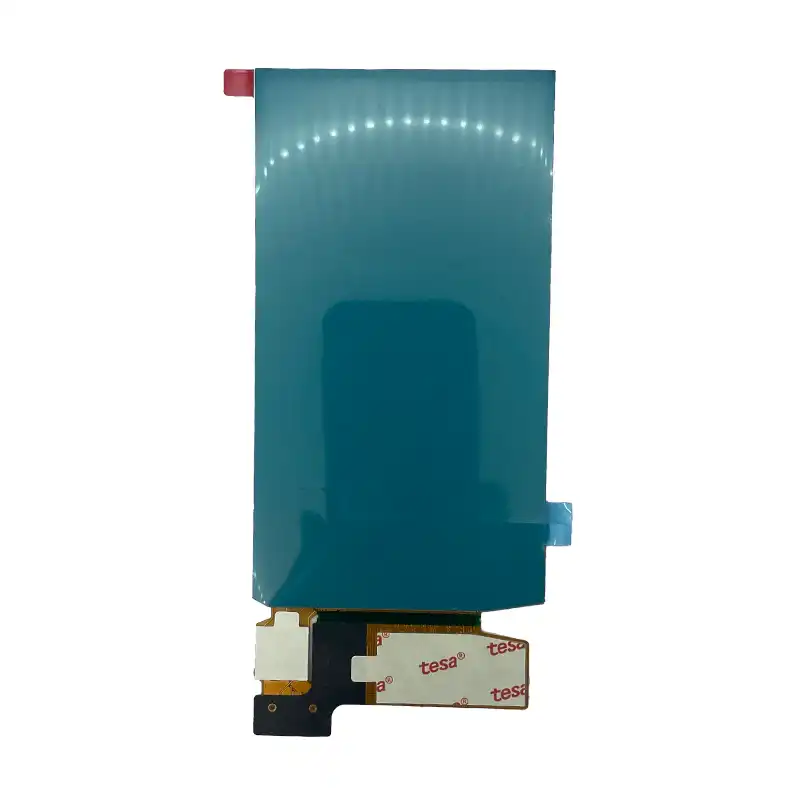

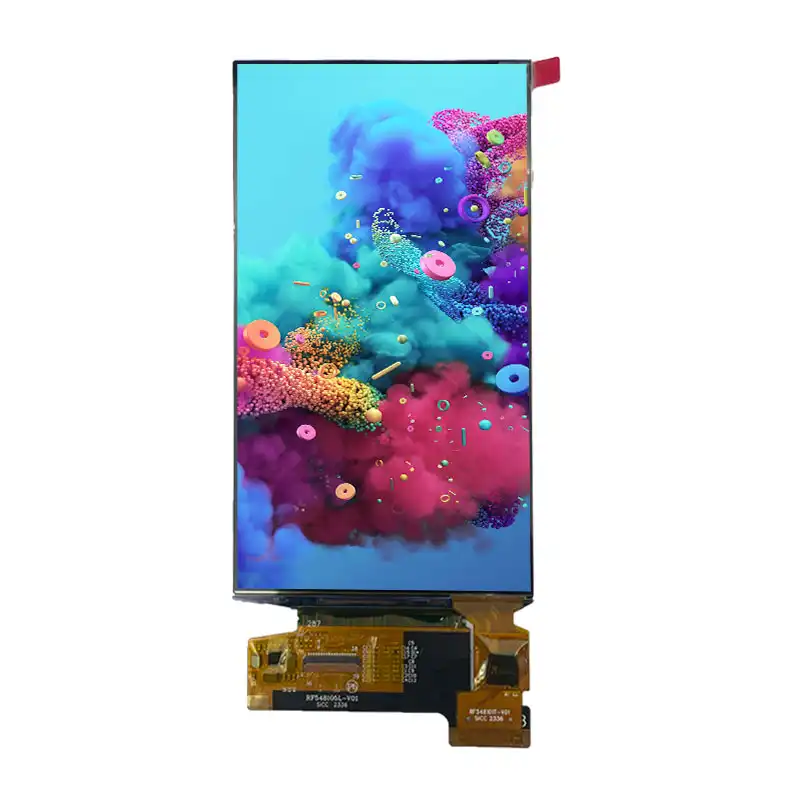

Module d'affichage AMOLED de 5.50 pouces – Écran Full HD+ de qualité smartphone

Conçu pour l'excellence, bâti pour l'avenir

Le Module AMOLED de 5.50 pouces (Modèle : BR550CSK-001) à partir de Shenzhen Brownopto Technology Co., Ltd. Il s'agit d'un écran haute résolution de qualité smartphone, conçu pour les appareils mobiles, les assistants personnels intelligents et les interfaces utilisateur avancées. Doté d'une netteté exceptionnelle Résolution de 1080 × 2160 pixels et entraîné par le Circuit intégré de commande CH13726ACet écran AMOLED offre des couleurs éclatantes, des noirs profonds et un excellent contraste. Conçu avec LTPS (polysilicium basse température) la technologie et un Interface MIPI à 4 voiesIl prend en charge la transmission de données à haut débit pour une lecture fluide des graphismes et des vidéos. L'écran offre une luminosité typique de 500 cd / m², assurant une excellente visibilité dans diverses conditions d'éclairage. Avec une taille de module compacte de 67.25 × 138.87 x 0.8 mmIl est idéal pour les appareils portables modernes nécessitant une haute densité de pixels et une grande efficacité énergétique.

Fonctionnalités clés

• Taille de l'écran: 5.50 pouces de diagonale
• Résolution: 1080 × 2160 pixels (Full HD+)
• Zone active: 65.448 x 131.184 mm
• Taille du module: 67.25 × 138.87 x 0.8 mm
• Technologie: Écran AMOLED + panneau arrière LTPS
• Couleurs d'affichage: 16.7 millions
• Pixel Pitch: 0.0606 x 0.0606 mm
• Interface: MIPI 4 voies
• IC du pilote: CH13726A
• Luminosité: 500 cd/m² (typique)
• Frame Rate: 60 Hz
• Traitement de surface: HC (Revêtement dur), 2H
• Ecran tactile: Sans TP (module de base)
• Conformité : RoHS 2.0

Spécifications techniques

Paramètre	Valeur
Taille d'affichage (diagonale)	5.50 pouce
Résolution	1080 (H) × 2160 (V)
Zone active	65.448 (L) × 131.184 (H) mm
Pixel pitch	0.0606 (H) × 0.0606 (V) millimètre
Aperçu du module	67.25 × 138.87 x 0.8 mm
Mode d'affichage	AMOLED
Technologie de fond de panier	LTPS (polysilicium basse température)
Profondeur des couleurs	16.7 millions de couleurs
Configuration de Pixel	Style V4
Interface	MIPI 4 voies
IC Driver	CH13726A
Fréquence d'images	60 Hz
Luminance (Typ)	500 cd / m²
Luminance (Min)	450 cd / m²
Luminance (Max)	550 cd / m²
Chromaticité (Blanc)	x=0.299, y=0.3152
Traitement de surface	HC (Revêtement dur), 2H
Avec/Sans PQ	Sans papier toilette
Conformité	RoHS 2.0

Caractéristiques électriques

Paramètre	Min	Type	Max	Unité
Tension d'alimentation (VSP/VSN)	1.7	-	3.6	V
Tension d'alimentation logique (VDDIO)	1.7	-	3.6	V
Courant de fonctionnement (typ.)	-	40	-	mA

Affectation des broches FPC

Broche	Nom du signal	Description
1	GND	Sol
2	VSP	Tension d'alimentation positive
3	VSN	Tension d'alimentation négative
4	CLKP	Horloge positive
5	CLKN	Horloge négative
6	D0P	Voie de données 0 positive
7	D0N	Voie de données 0 négative
8	D1P	Voie de données 1 positive
9	D1N	Voie de données 1 négative
10	D2P	Voie de données 2 positive
11	D2N	Voie de données 2 négative
12	D3P	Voie de données 3 positive
13	D3N	Voie de données 3 négative
14	VDDIO	Tension d'alimentation logique
15	GND	Sol

Applications typiques

• Smartphones et appareils mobiles
• Terminaux portables et PDA industriels
• Instruments médicaux portables
• Panneaux de contrôle pour maison intelligente
• Interfaces homme-machine (IHM) avancées
• Systèmes d'infodivertissement automobile

Téléchargement de ressources : spécification
