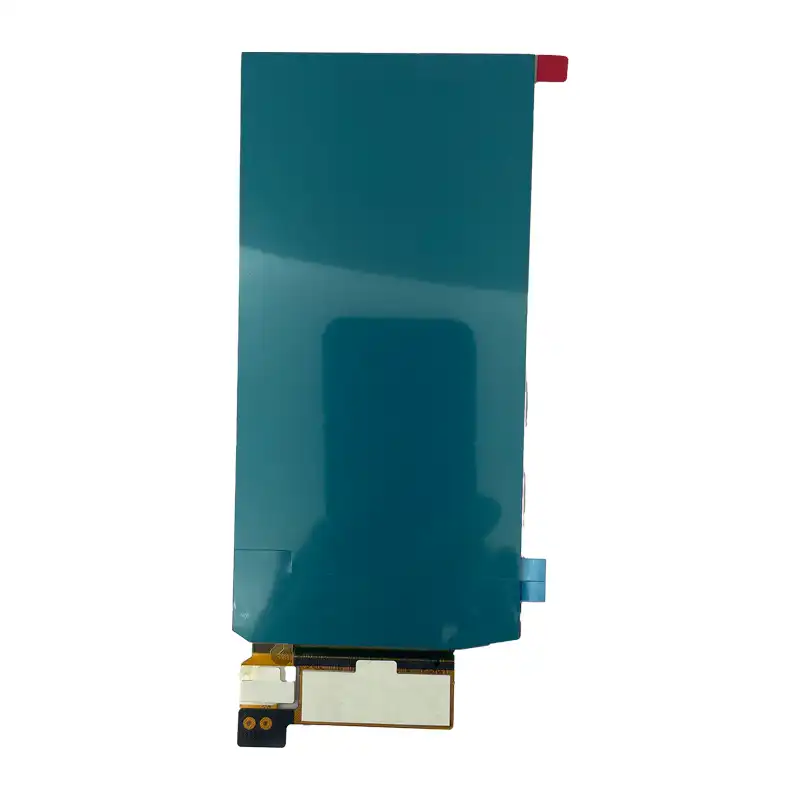

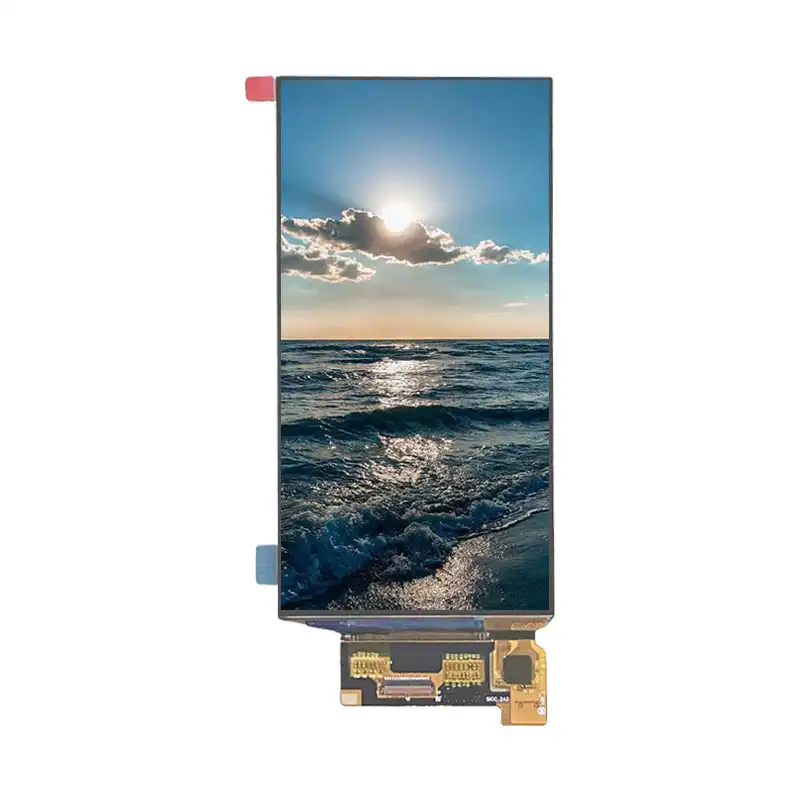

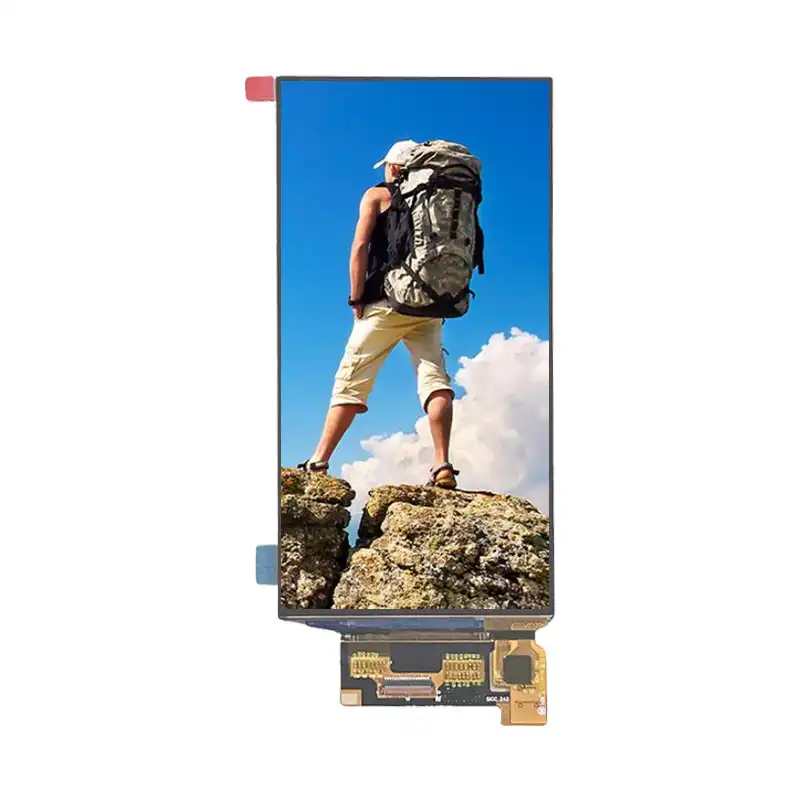

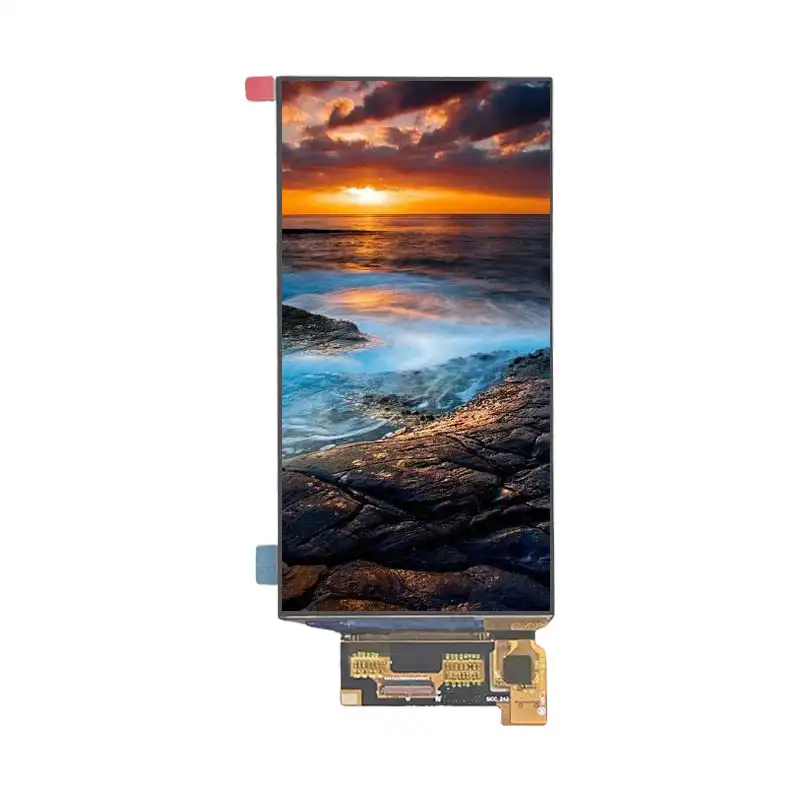

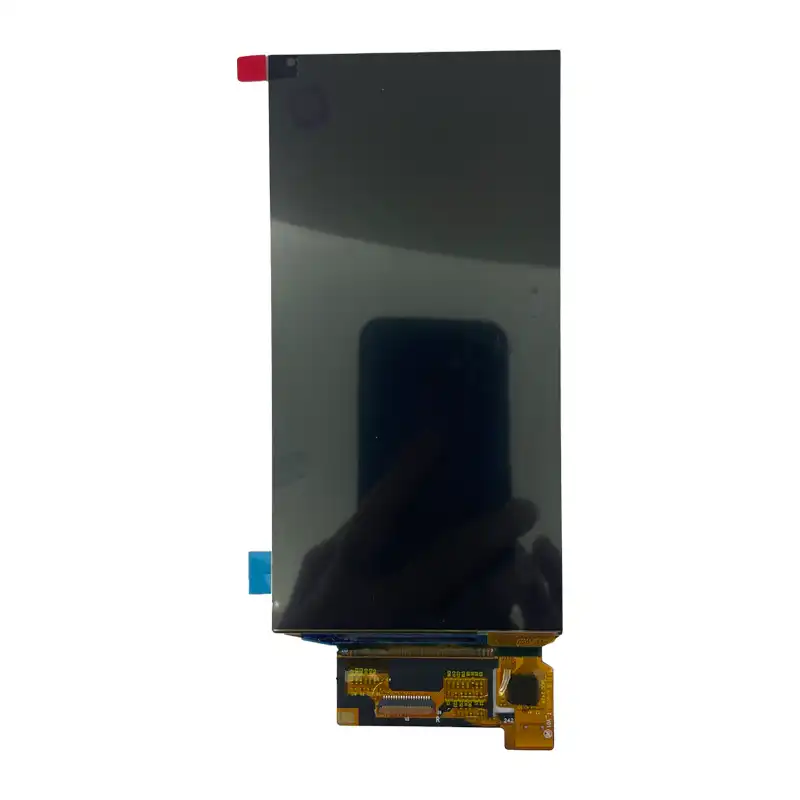

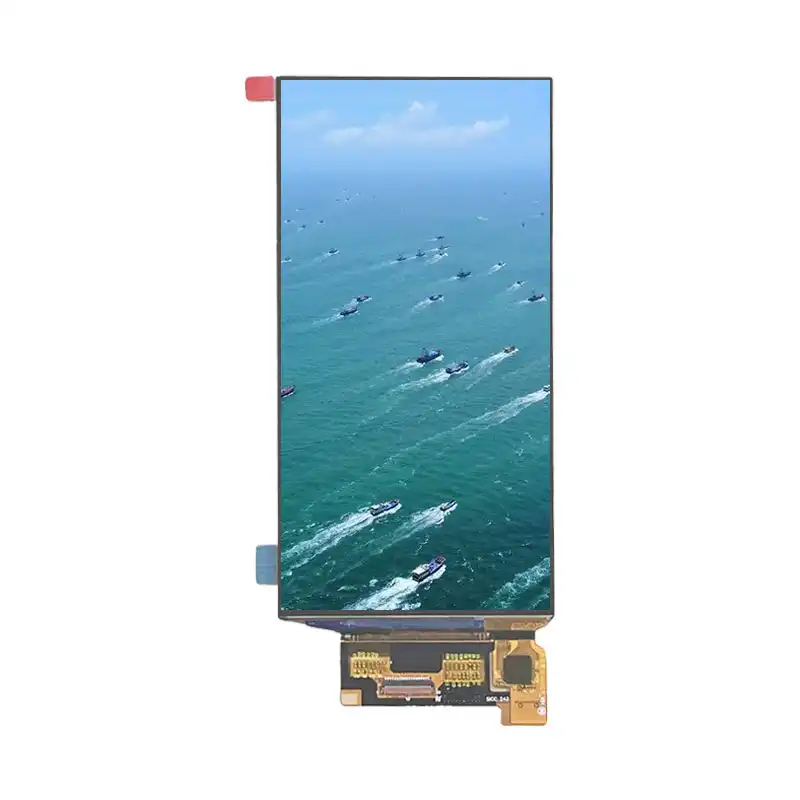

Module d'affichage AMOLED de 6.0 pouces – Écran de smartphone Full HD+ ultra-fin

Conçu pour l'excellence, bâti pour l'avenir

Le Module AMOLED de 6.0 pouces (Modèle : BR600CSK-001) à partir de Shenzhen Brownopto Technology Co., Ltd. Il s'agit d'un écran haute résolution de qualité smartphone, conçu pour les appareils mobiles modernes, les assistants personnels intelligents et les interfaces utilisateur avancées. Doté d'une netteté exceptionnelle Résolution de 1080 × 2400 pixels et entraîné par le Circuit intégré de commande CH13726ACet écran AMOLED offre des couleurs éclatantes, des noirs profonds et un excellent contraste. Conçu avec LTPS (polysilicium basse température) la technologie et un Interface MIPI à 4 voiesIl prend en charge la transmission de données à haut débit pour une lecture fluide des graphismes et des vidéos. L'écran offre une luminosité typique de 500 cd / m², assurant une excellente visibilité dans diverses conditions d'éclairage. Avec un module ultra-mince de 67.25 × 146.87 x 0.8 mmIl est idéal pour les appareils portables élégants et modernes nécessitant une haute densité de pixels et une grande efficacité énergétique.

Fonctionnalités clés

• Taille de l'écran: 6.0 pouces de diagonale
• Résolution: 1080 × 2400 pixels (Full HD+)
• Zone active: 65.448 x 145.144 mm
• Taille du module: 67.25 × 146.87 x 0.8 mm
• Technologie: Écran AMOLED + panneau arrière LTPS
• Couleurs d'affichage: 16.7 millions
• Pixel Pitch: 0.0606 x 0.0606 mm
• Interface: MIPI 4 voies
• IC du pilote: CH13726A
• Luminosité: 500 cd/m² (typique)
• Frame Rate: 60 Hz
• Traitement de surface: HC (Revêtement dur), 2H
• Ecran tactile: Sans TP (module de base)
• Conformité : RoHS 2.0

Spécifications techniques

Paramètre	Valeur
Taille d'affichage (diagonale)	6.0 pouce
Résolution	1080 (H) × 2400 (V)
Zone active	65.448 (L) × 145.144 (H) mm
Pixel pitch	0.0606 (H) × 0.0606 (V) millimètre
Aperçu du module	67.25 × 146.87 x 0.8 mm
Mode d'affichage	AMOLED
Technologie de fond de panier	LTPS (polysilicium basse température)
Profondeur des couleurs	16.7 millions de couleurs
Configuration de Pixel	Style V4
Interface	MIPI 4 voies
IC Driver	CH13726A
Fréquence d'images	60 Hz
Luminance (Typ)	500 cd / m²
Luminance (Min)	450 cd / m²
Luminance (Max)	550 cd / m²
Chromaticité (Blanc)	x=0.299, y=0.3152
Traitement de surface	HC (Revêtement dur), 2H
Avec/Sans PQ	Sans papier toilette
Conformité	RoHS 2.0

Caractéristiques électriques (Ta=25°C)

Paramètre	Symbole	Min	Type	Max	Unité
Alimentation logique	VDDIO	1.65	1.80	1.98	V
Alimentation analogique	VCI	2.5	3.0	3.60	V
Tension positive OLED	ELVDD	4.55	4.60	4.65	V
Tension négative OLED	ELVSS	- 1.00	- 3.00	- 4.00	V
Niveau d'entrée élevé	HIV	0.7×VDDIO	-	VDDIO	V
Niveau d'entrée bas	VIL	0.0	-	0.7×VDDIO	V

Affectation des broches du circuit imprimé principal (38 broches)

Épingler #	Symbole	I / O	Description
1,7,10,13,16	GND	GND	Sol
2	D0P	I	Voie de données MIPI 0+ (D0P)
3	D0N	I	Voie de données MIPI 0- (D0N)
4	GND	GND	Sol
5	D1P	I	Voie de données MIPI 1+ (D1P)
6	D1N	I	Voie de données MIPI 1- (D1N)
8	CLKP	I	Horloge MIPI+ (CLKP)
9	CLKN	I	Horloge MIPI (CLKN)
11	D2P	I	Voie de données MIPI 2+ (D2P)
12	D2N	I	Voie de données MIPI 2- (D2N)
14	D3P	I	Voie de données MIPI 3+ (D3P)
15	D3N	I	Voie de données MIPI 3- (D3N)
17	RÉINITIALISATION TSP	I	Réinitialisation de l'écran tactile
18	TSP_SCL	I	Horloge tactile I²C
19	TSP_SDA	I / O	Données tactiles I²C
20	VCI	P	Alimentation analogique
21	TSP_AVDD	P	Puissance analogique pour le toucher
22	TSP_VDDIO	P	La puissance numérique au service du toucher
23	TSP_INT	O	Interruption tactile
24	AVDD_EN	I	Signal d'activation AVDD
25	FIL	I / O	Interface SWIRE
26	TE	O	Effet de déchirure
27	RSTB	I	Réinitialisation de l'affichage (actif bas)
28	VDDIO	P	Alimentation logique
29-31	ELVSS	P	Tension négative OLED
32-34	ELVDD	P	Tension positive OLED
35	MTP_PWR (NC)	-	Pas de connexion
36	AVDD	P	Alimentation analogique pour OLED
37	ID (NC)	-	Pas de connexion
38	ERR_FG	O	Sortie du drapeau d'erreur

Scénarios d'application

• Smartphones et appareils portables : Les smartphones modernes avec un format d'image allongé
• Dispositifs médicaux portables : Systèmes de diagnostic et de surveillance avancés
• Électronique grand public: Hubs domotiques, lecteurs audio, objets connectés
• IHM industrielles : Panneaux de commande, terminaux portables, bornes interactives
• Systèmes d'infodivertissement automobile : Mises à niveau des écrans secondaires ou des groupes de panneaux

Précautions d'emploi

• Évitez toute pression mécanique ou flexion de la surface d'affichage.
• Utilisez des outils protégés contre les décharges électrostatiques et une mise à la terre lors de la manipulation.
• Ne dépassez pas les valeurs limites maximales absolues afin d'éviter tout dommage permanent.
• Respectez les séquences de mise sous/hors tension indiquées dans la fiche technique.
• Conserver dans un endroit sec et sombre pour prolonger la durée de vie des écrans OLED.

Téléchargement de ressources : spécification
