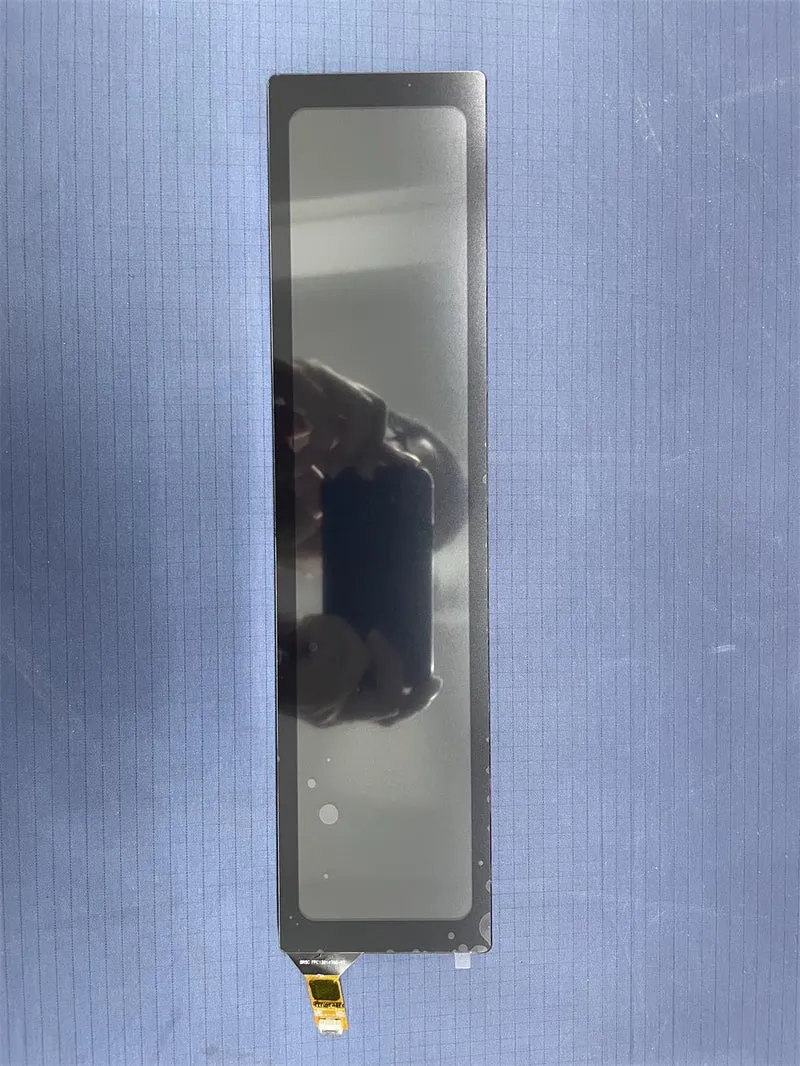

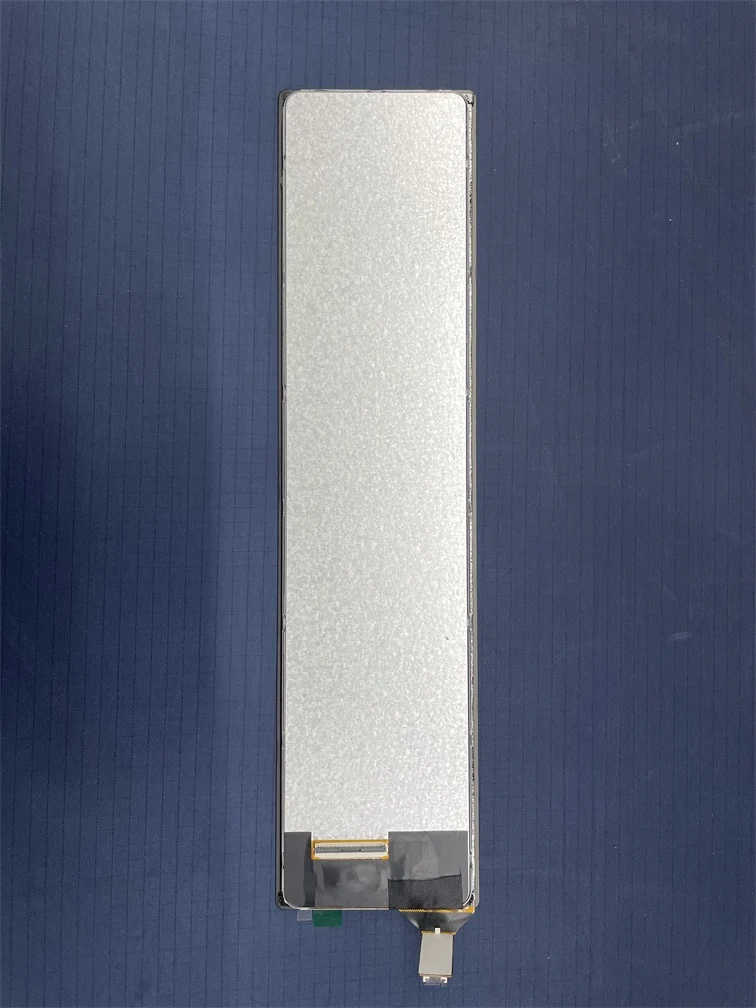

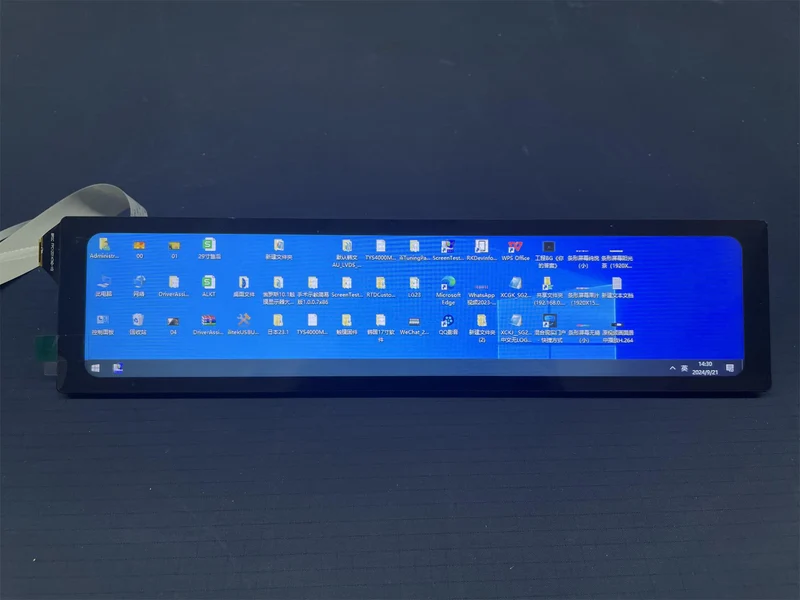

Module LCD TFT 11.9 pouces – Entrée HDMI

Module d'affichage LCD TFT IPS haute résolution de 11.9 pouces avec interface MIPI, idéal pour les applications industrielles, médicales et embarquées. Angle de vision optimal, luminosité élevée et performances fiables.

Fonctionnalités clés

🖥️ Écran IPS de 11.9 pouces

Technologie IPS (In-Plane Switching) avancée pour des angles de vision larges et une reproduction précise des couleurs.

🔍 Haute résolution 1480×320

Format d'image ultra-large (4.625:1) pour les applications de tableau de bord, d'IHM et de panneau de commande.

⚡ Interface MIPI DSI

Interface MIPI à 4 voies pour une transmission de données à haut débit et une intégration facile avec les SoC modernes.

☀️ 800 cd/m² Haute luminosité

Excellente visibilité même en plein soleil. Traitement de surface antireflet pour une clarté optimale.

Spécifications techniques

Paramètre	Spécifications
Taille de l'écran	11.9 pouces (diagonale)
Résolution	320 (H) × 1480 (V) pixels
Zone active	57.984 mm (H) × 268.176 mm (V)
Pixel pitch	0.1812 mm × 0.1812 mm (bande RVB)
Mode d'affichage	Transmission, normalement noire
Direction d'observation	Visionnage intégral (IPS)
Interface	Injection directe MIPI à 4 voies
Rétro-éclairage	LED blanche, 18.6 V typ., 180 mA typ.
Rapport de contraste	900: 1 (typ)
Luminance	800 cd/m² (centre, typ.)
Temps de réponse	30 ms (typ.), Montée + Descente
Angle de vision	85°/85° (H/V), CR > 10
Température de fonctionnement.	-20 ° C à + 70 ° C
Température de stockage.	-30 ° C à + 80 ° C

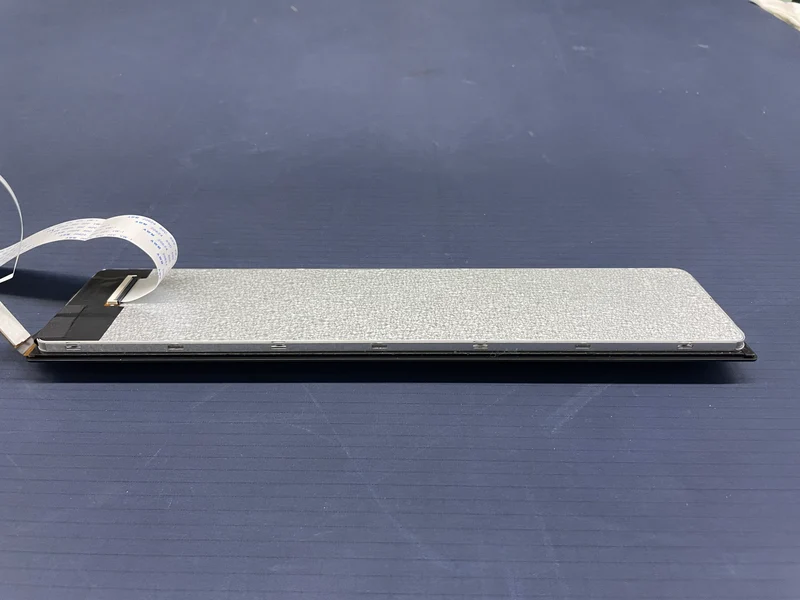

Outline Dimensions	65.00 mm (L) × 282.00 mm (H) × 4.50 mm (D)
Poids	120g

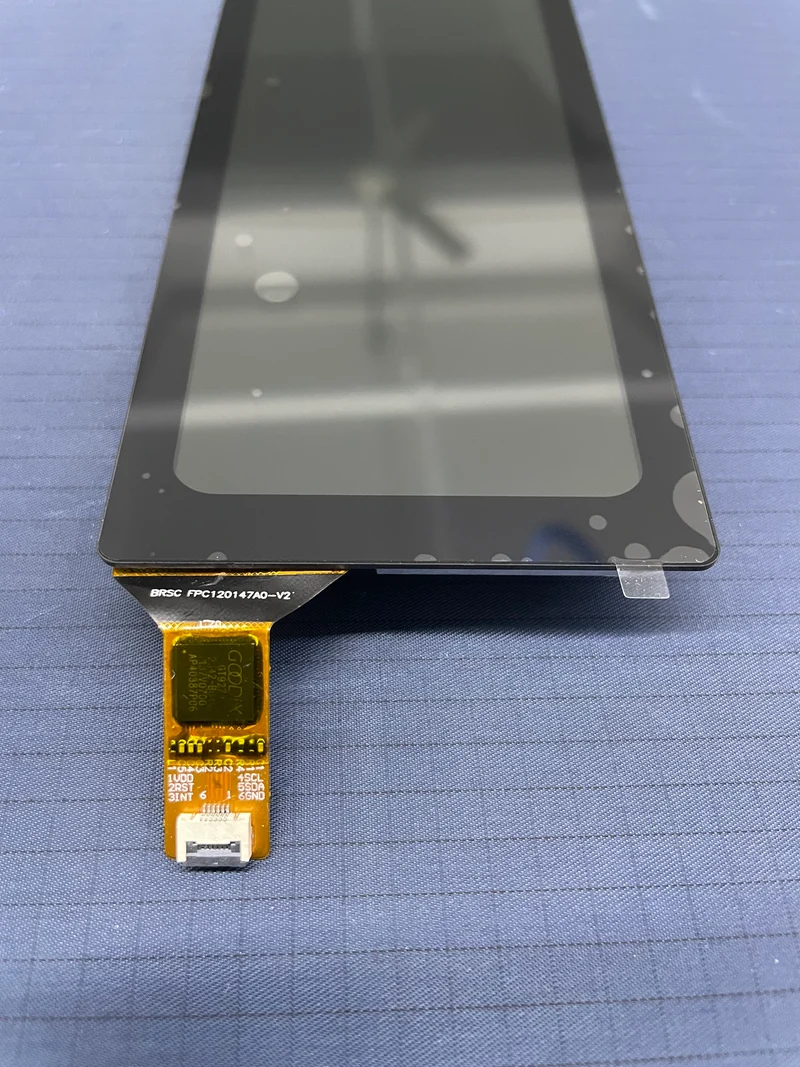

Interface et brochage (connecteur FPC)

Connecteur FPC à 40 broches avec MIPI DSI, signaux d'alimentation et de contrôle.

• Données/Horloge MIPI : D0P/N, D1P/N, D2P/N, D3P/N, CLKP/N (4 voies)
• Puissance: VDD (3.3 V), IOVCC (1.8 V-3.3 V), GND
• Contrôle: RSTB (Réinitialisation), STBYB (Veille)
• Rétro-éclairage: A (anode), K (cathode), 18.6 V / 180 mA typiques
• CAROLINE DU NORD: Broches 20, 21, 22, 23, 26, 31, 34, 40 (Aucune connexion)

Applications typiques

• IHM industrielle : Panneaux de commande, systèmes d'automatisation
• Équipement médical: Moniteurs de patients, équipements de diagnostic
• Terminal de point de vente et borne interactive : Terminaux de paiement, machines libre-service
• Automobile: Affichages du tableau de bord, divertissement pour les passagers arrière
• IoT et systèmes embarqués : hubs domotiques, robotique

Fiabilité et conformité environnementale

• ✅ Température de fonctionnement : -20 °C à +70 °C
• ✅ Température de stockage : -30 °C à +80 °C
• ✅ Tests de température et d'humidité élevées/basses (IEC60068-2)
• ✅ Choc thermique : -30 °C ↔ 80 °C, 72 cycles
• ✅ Résistant aux vibrations et aux chocs (hors fonctionnement)
• ✅ Protection contre les décharges électrostatiques : ±4 kV par contact, ±8 kV dans l’air (IEC 61000-4-2)
• ✅ Conforme à la directive RoHS – Sans substances dangereuses

Questions fréquemment posées

Quel est le type d'interface ? Le module utilise une interface MIPI DSI à 4 voies avec un connecteur FPC à 40 broches. Le rétroéclairage est-il réglable ? Oui, la luminosité peut être contrôlée via la modulation de largeur d'impulsion (PWM) ou la régulation du courant sur les broches de la LED. Quelle est la période de garantie? 12 mois à compter de la date d'expédition dans des conditions normales d'utilisation et de stockage. Puis-je obtenir un échantillon? Oui, des échantillons sont disponibles pour les clients éligibles. Contactez le service commercial pour plus d'informations.

Prêt à intégrer cet écran haute performance ?

Idéal pour les systèmes industriels, médicaux et embarqués.

Afficher tous les modules LCD ↑ Haut de page

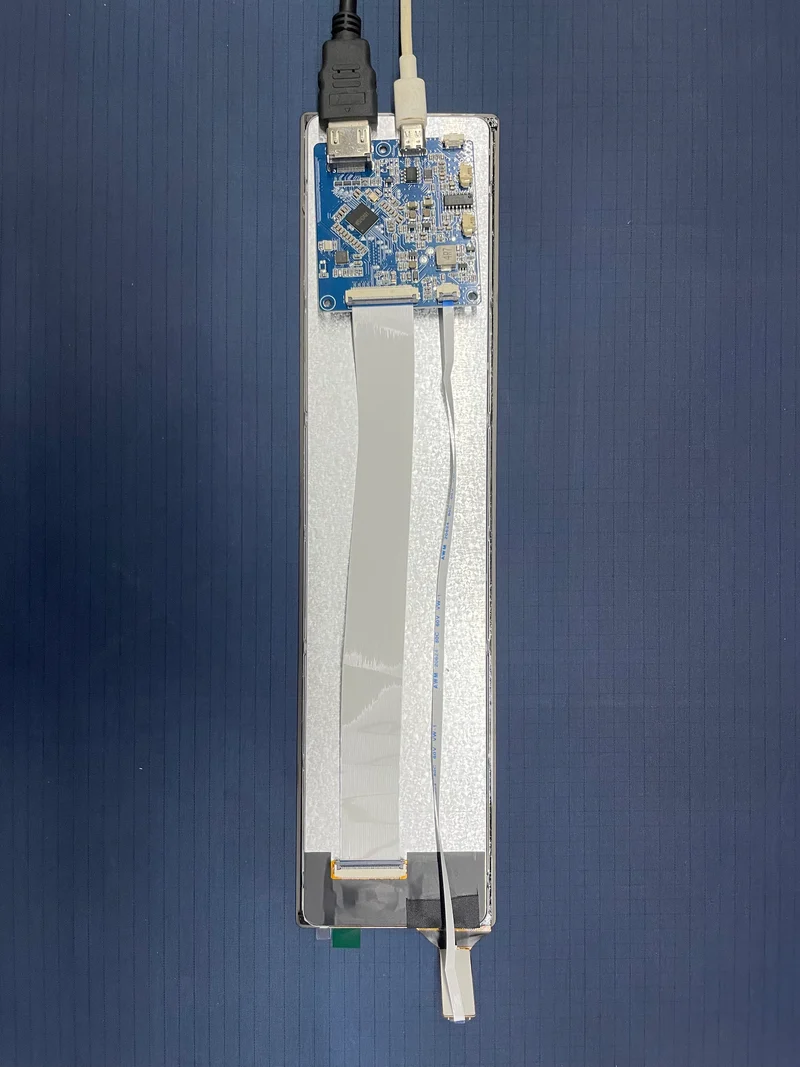

Carte pilote HDMI optionnelle – À utiliser avec le BR11940RB-A1

Vous souhaitez connecter votre module LCD 11.9" directement à des sources HDMI comme un Raspberry Pi, un PC, un appareil photo ou une console de jeux ? Ajoutez notre Carte pilote HDMI vers MIPI pour une compatibilité plug-and-play.

Caractéristiques de la carte de commande

• ✅ Entrée HDMI : Prend en charge la résolution 1080p à 60 Hz et est compatible avec la plupart des sources HDMI.
• ✅ Sortie MIPI à détection automatique : Préconfiguré pour BR11940RB-A1 (résolution 320×1480)
• ✅ Alimentation: 5 V/2 A via USB-C ou prise CC
• ✅ Affichage à l'écran (OSD) : Réglez la luminosité, le contraste et la rotation à l'aide des boutons.
• ✅ Support de rotation : 0°, 90°, 180°, 270° (idéal pour les affichages verticaux)
• ✅ Brancher et utiliser: Aucun pilote ni installation de logiciel requis
• ✅ Trous de montage: Compatible avec les boîtiers standard

Périphériques compatibles

Raspberry Pi (tous modèles), PC Windows/Linux, NVIDIA Jetson, Arduino, appareils photo reflex numériques, drones, consoles de jeux (commutation en mode portable), et plus encore.
