Solutions d'affichage AMOLED haute performance

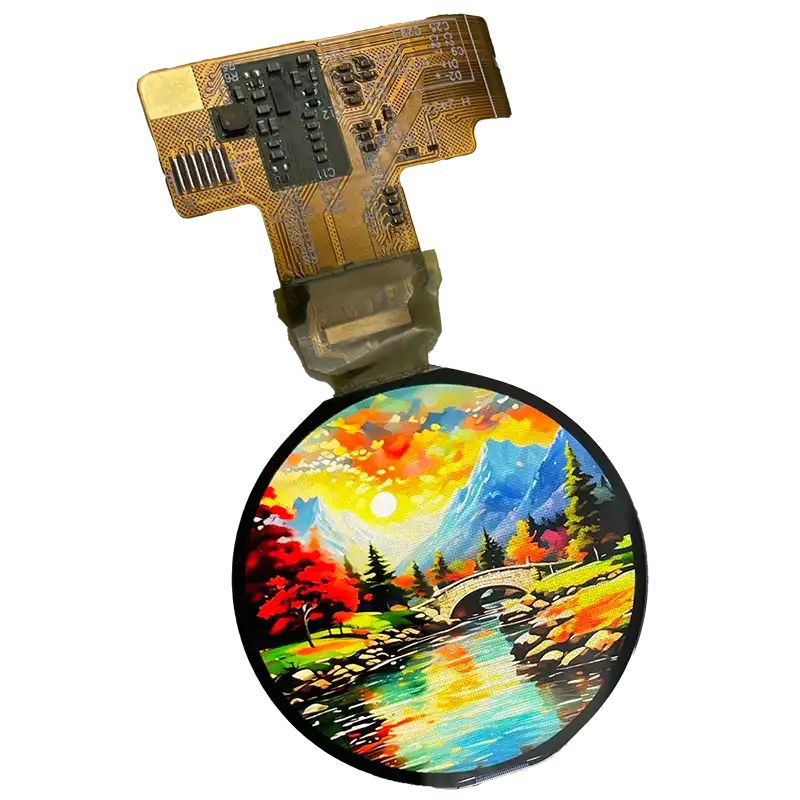

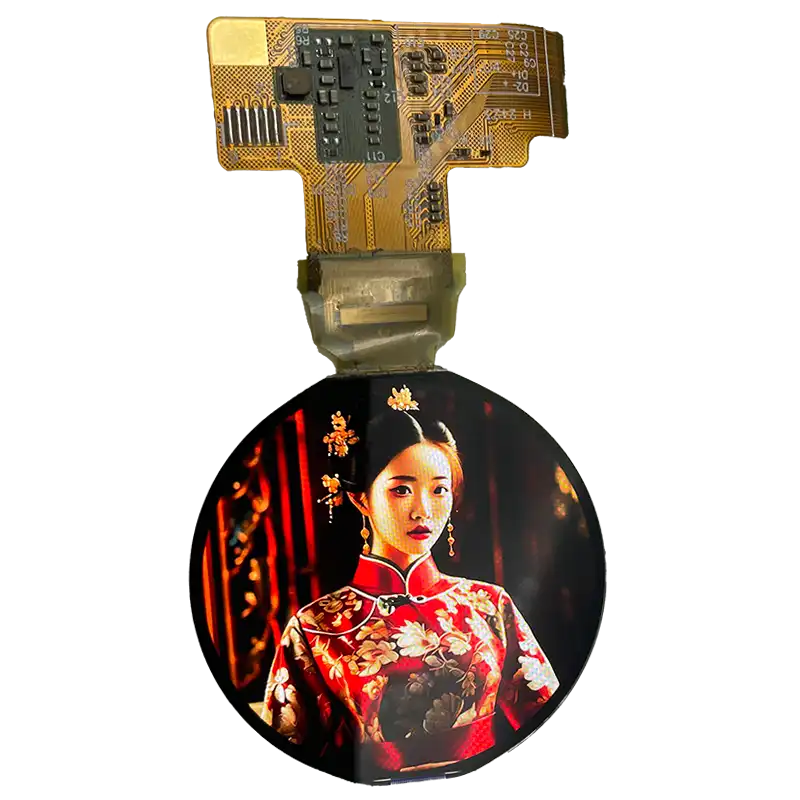

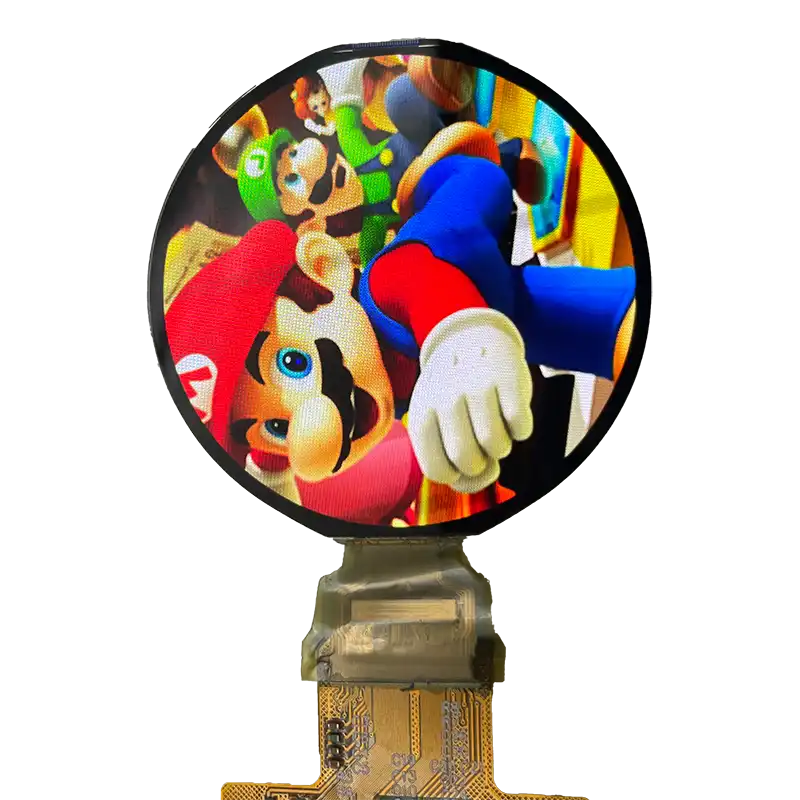

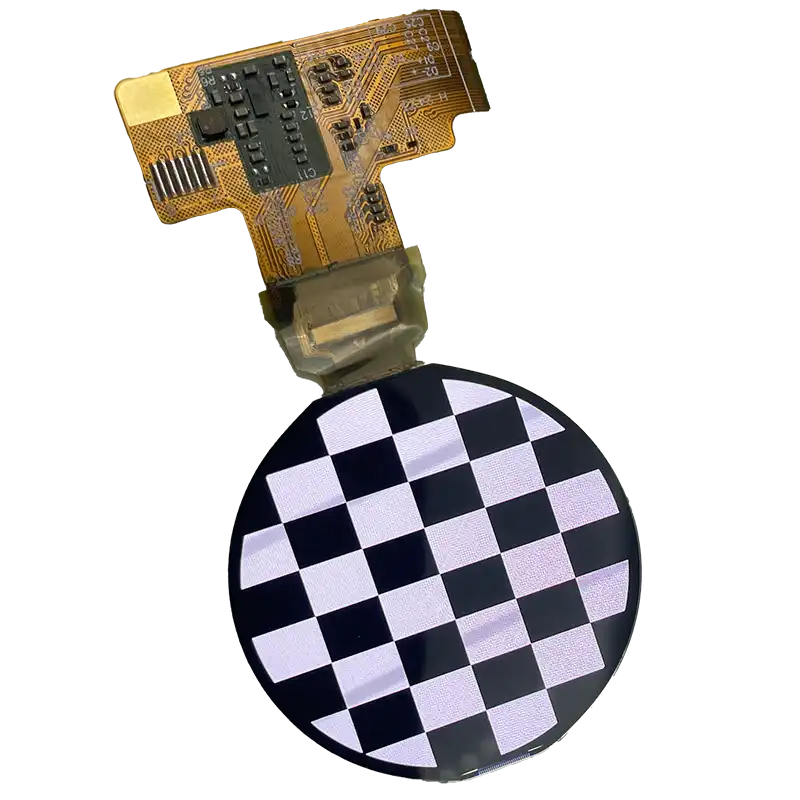

Le Module AMOLED de 1.50 pouces à partir de Shenzhen Brownopto Technology Co., LTD Il s'agit d'une solution d'affichage compacte et haute résolution, idéale pour les montres connectées, les objets connectés et les appareils portables. Doté d'une image nette Résolution 480 × 480, Technologie de fond de panier LTPSet soutien à Interfaces MIPI/QSPI/MSPICe module offre des couleurs éclatantes, des noirs profonds et une excellente efficacité énergétique.

Fonctionnalités clés

• Taille de l'écran: 1.50 pouces de diagonale
• Résolution: 480 × 480 pixels
• Zone active: 37.7568 x 37.7568 mm
• Technologie: Écran AMOLED avec panneau arrière TFT LTPS
• Interface: MIPI DSI/QSPI/MSPI (configurable)
• IC du pilote: ST7802
• Ecran tactile: Intégré (circuit intégré tactile CST820B)
• Couleurs d'affichage: 16.7 Mpx (RVB 24 bits)
• Rapport de contraste: >200,000:1 (typ.)
• Angle de vue: 85° dans toutes les directions (CR ≥10)
• Luminance 600 cd/m² (typique)
• Temps de réponse : ≤3 ms (montée et descente)
• Dimensions des modules : 40.19 × 40.15 x 0.2 mm
• Respect de l'environnement: conforme RoHS

Spécifications techniques

Paramètre	Valeur
Taille de l'écran	1.50 pouce
Résolution	480 × 480 pixels
Zone active	37.7568 x 37.7568 mm
Pixel pitch	78.66 pm
Technologie	AMOLED (LTPS TFT)
Profondeur des couleurs	16.7 millions de couleurs
Interface	MIPI DSI / QSPI / MSPI
IC Driver	ST7802
Touch Controller	CST820B (intégré)
Rapport de contraste	>200,000:1 (typ.)
Luminance	600 cd/m² (typique)
Angle de vision	85° dans toutes les directions (CR≥10)
Temps de réponse	≤3 ms (TON + TOFF)
Uniformité	≥85% (mesure en 9 points)
Couverture NTSC	≥95%
La Gamme	2.2 ± 0.2
Dimensions des modules	40.19 × 40.15 x 0.2 mm
Poids	À déterminer
Tension de fonctionnement	VCI_EN=3.3 V, IOVCC=1.8 V, VBAT=2.9~5.5 V
Tension tactile	TP_VCC = 2.8~3.6 V
Consommation d'énergie	À déterminer (Blanc pur à 60 Hz)
Conformité	RoHS

Scénarios d'application

Le Module AMOLED de 1.50 pouces est largement utilisé dans de nombreux secteurs grâce à sa taille compacte, son image nette et son efficacité énergétique :

• Appareils portables : Montres connectées, traqueurs d'activité, moniteurs de santé
• Appareils IoT : hubs domotiques, capteurs portables
• Matériel médical: Systèmes de surveillance des patients, outils de diagnostic
• Électronique grand public: Appareils photo intelligents, lecteurs audio, gadgets portables
• Applications industrielles: Panneaux IHM, équipements de test, compteurs

Précautions d'emploi

• Évitez toute pression mécanique ou tout impact sur la zone active.
• Utilisez des outils antistatiques et une mise à la terre lors de l'assemblage.
• Nettoyer uniquement avec de l'alcool isopropylique ou un chiffon doux et sec ; éviter les solvants.
• Ne pas démonter ni modifier le module.
• Respectez la séquence de mise sous/hors tension recommandée dans la fiche technique.

Téléchargement de ressources: spécification
