Carte de pilotage Bluetooth et NFC à 4 couleurs pour écran E-Paper 2.53 pouces

Écran e-paper 4 couleurs + carte de pilotage Bluetooth et NFC

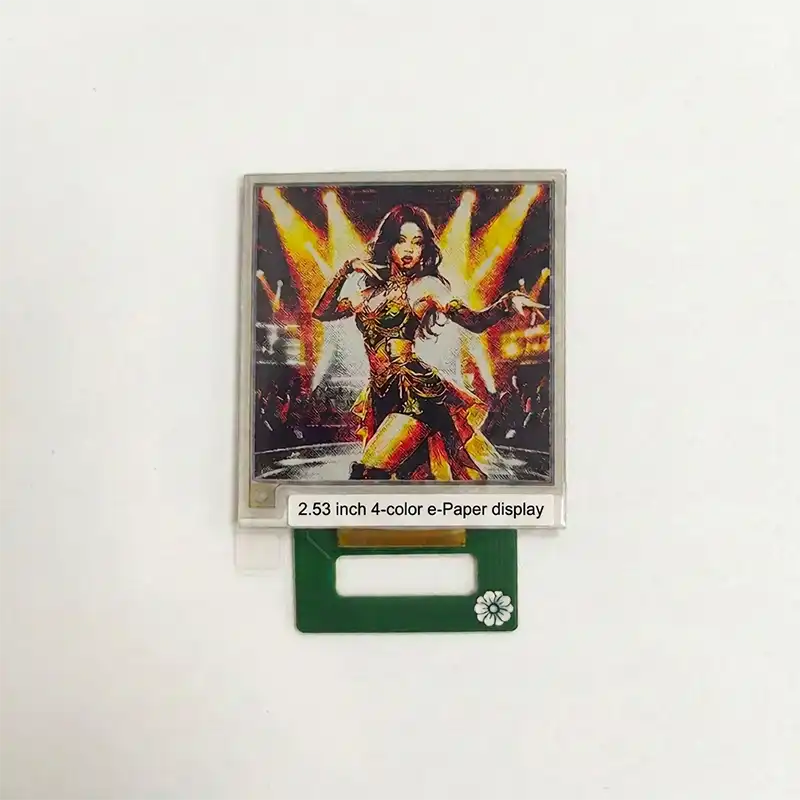

Écran e-paper 4 couleurs de 2.53 pouces

Module E-Paper réfléchissant basse consommation de 2.53 pouces avec une résolution de 428 × 428, une interface SPI et une prise en charge de la carte pilote Bluetooth + NFC pour une intégration sans fil intelligente.

Ce module d'affichage couleur à encre électronique de 2.53 pouces est conçu pour les appareils embarqués exigeant une très faible consommation d'énergie, une excellente lisibilité par réflexion et une image stable. Avec une résolution de 428 × 428 pixels, une technologie d'affichage électrophorétique à matrice active et la prise en charge de la communication SPI, il convient aux produits intelligents compacts nécessitant un affichage clair du contenu statique, un rendu similaire à celui du papier et une intégration système efficace.

L'atout majeur de cette version réside dans sa compatibilité avec les cartes pilotes Bluetooth et NFC, simplifiant ainsi les démonstrations sans fil, les évaluations rapides, l'identification intelligente et les applications interactives à courte portée. Grâce à ses caractéristiques d'affichage bistables et à ses performances de visualisation par réflexion, ce module est idéal pour les étiquettes intelligentes, les tags électroniques, les terminaux portables, les instruments industriels, les objets connectés et les projets d'affichage embarqués personnalisés.

Type d'affichage Écran E-Paper 4 couleurs de 2.53 pouce Résolution 428 × 428 pixels Interface Communication SPI Mode d'affichage Purement réfléchissant, bistable Conseil du pilote Carte de support pour pilotes Bluetooth et NFC Focus sur les applications Étiquettes intelligentes sans fil et appareils IoT

Faits saillants rapides

• Module d'affichage à encre électronique réfléchissant à matrice active de 2.53 pouces
• Écran haute résolution 428 × 428 pour applications visuelles compactes
• Solution d'affichage 4 couleurs pour une présentation d'informations plus riche
• Carte de pilotage Bluetooth pour démonstration sans fil et développement de produits
• Carte de pilotage NFC prenant en charge les applications de communication à courte portée
• L'écran bistable maintient le contenu visible sans alimentation continue.

La prise en charge des cartes de pilotage Bluetooth + NFC est le principal avantage de ce modèle pour les étiquettes intelligentes, les produits d'identification interactifs, les terminaux IoT compacts et les appareils embarqués alimentés par batterie.

Fonctionnalités clés

️

Résolution 428 × 428

Offre un rendu net pour le texte, les étiquettes, le contenu de l'interface, les informations QR et les applications d'affichage intelligent compactes.

????

Écran 4 couleurs

Prend en charge un affichage visuel plus riche que les modules E-Paper monochromes standard pour les informations produit, l'identification et l'étiquetage intelligent.

(I.e.

Ultra-basse puissance

La technologie E-Paper bistable contribue à réduire la consommation d'énergie des produits qui affichent des informations pendant de longues périodes.

????

Vision réfléchie

Le mode purement réfléchissant offre une lisibilité comparable à celle du papier sous la lumière ambiante sans nécessiter de rétroéclairage.

(I.e.

Carte de commande Bluetooth

Prend en charge les tests sans fil, l'évaluation rapide et le développement embarqué flexible pour les applications connectées Bluetooth.

📳

Carte de commande NFC

La prise en charge NFC convient aux étiquettes intelligentes, aux étiquettes interactives, à l'identification numérique et aux scénarios d'accès à l'information à courte portée.

Présentation du produit

Ce module d'affichage couleur à encre électronique de 2.53 pouces est conçu pour les appareils embarqués nécessitant une faible consommation d'énergie, un affichage stable des images fixes et une bonne lisibilité en lumière ambiante. Grâce à sa résolution de 428 × 428 pixels et à sa matrice active, il permet d'afficher clairement textes, icônes, données d'identification, éléments d'interface utilisateur, informations de stockage et état de l'appareil dans des systèmes électroniques compacts.

Ce module utilise une technologie d'affichage électrophorétique bistable et purement réflective, permettant ainsi à l'image de rester visible après rafraîchissement sans alimentation continue. Comparée aux technologies d'affichage rétroéclairées classiques, cette technologie contribue à réduire la consommation de la batterie dans les produits ne nécessitant pas de mises à jour constantes du contenu.

Le principal avantage de cette version réside dans la prise en charge des cartes pilotes Bluetooth et NFC. Ce module est ainsi particulièrement adapté aux démonstrations sans fil, au développement d'étiquettes intelligentes, aux terminaux portables, aux produits d'identification connectés et aux projets OEM ou ODM personnalisés nécessitant une communication à courte portée et un affichage réfléchissant basse consommation.

Applications typiques

Solutions d'étiquettes intelligentes et d'étiquettes électroniques pour rayons Terminaux d'affichage portables connectés en Bluetooth Dispositifs d'identification de produits compatibles NFC Instruments industriels et affichages d'état compacts Panneaux de commande IoT et interfaces pour appareils intelligents badges électroniques et produits d'identification intelligents Dispositifs d'affichage d'informations sans fil alimentés par batterie Étiquettes d'affichage, de prix et d'information sur les produits en magasin Systèmes de développement et d'évaluation de prototypes Projets d'intégration de papier électronique personnalisés pour les OEM et ODM

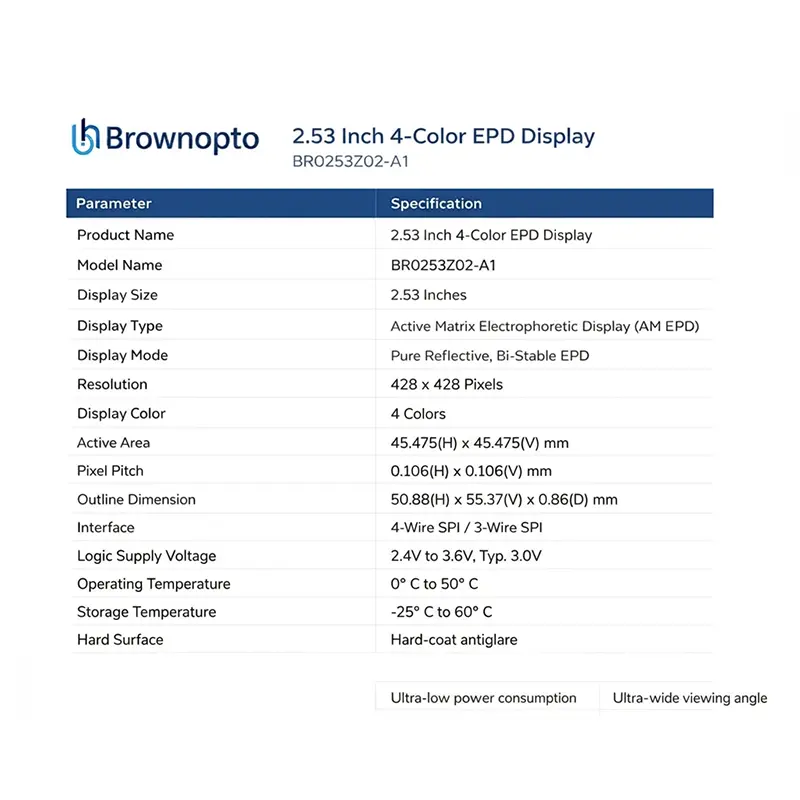

Caractéristiques mécaniques

Type d'affichage	Affichage électrophorétique à matrice active (AMEPD)
Taille de l'écran	2.53 pouce
Résolution	428 (H) × 428 (V)
Densité de pixels	PPI 239

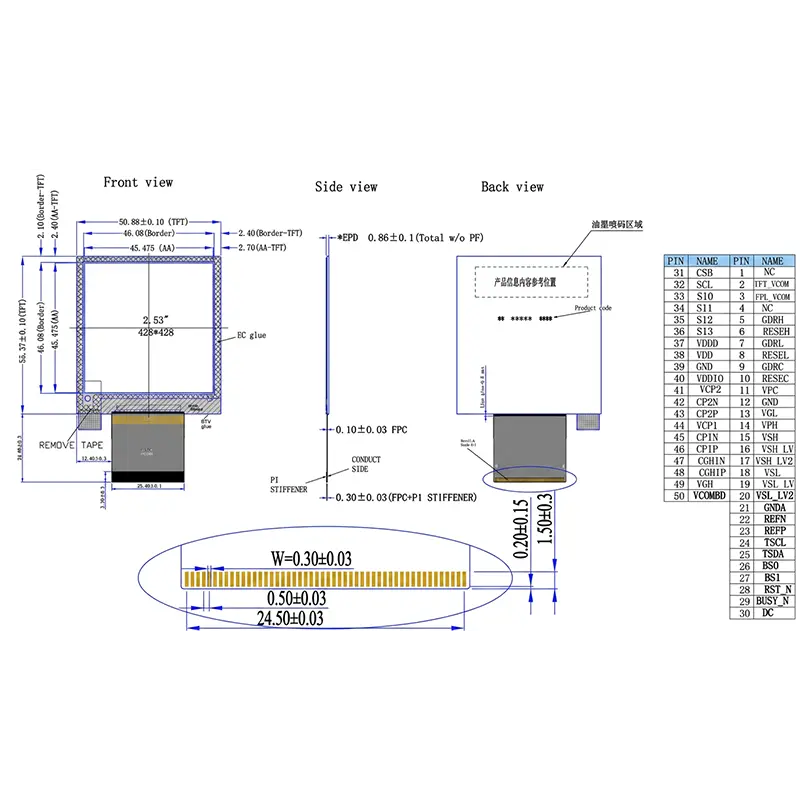

Zone active	45.475 (H) × 45.475 (V) millimètre
Pixel pitch	0.106 (H) × 0.106 (V) millimètre
Dimension Outline	50.88(H) × 55.37(V) × 0.86(P) mm
Numéro de produit	BR0253Z02-A1
Type de module	Module d'affichage à papier électronique réfléchissant 4 couleurs

Caractéristiques électriques

Interface	SPI
SPI pris en charge	SPI 3 fils / SPI 4 fils
Tension de fonctionnement	2.4V à 3.6V
Tension d'alimentation typique	3.0V
Tension d'entrée de niveau haut	0.8 VDDIO à VDDIO
Tension d'entrée de niveau bas	GND à 0.3 VDDIO
Tension de sortie de niveau haut	0.8 VDDIO
Tension de sortie de niveau bas	GND à GND + 0.4 V
Courant de fonctionnement du module	À déterminer
Courant de veille numérique	1 μA (typ.)
Température de fonctionnement	0 ° C à 50 ° C
Température de stockage	-25 ° C à 60 ° C
Température de stockage optimale	23 ± 2 ° C
Humidité de stockage optimale	55 ± 10 % HR

Performance optique

Capacité de couleur	Solution de papier électronique 4 couleurs
Comparaison	Contraste élevé
réflectance	Haute réflectance
Angle de vision	Angle de vision ultra large
Mode d'affichage	Pur réfléchissant
Caractéristique d'affichage	Bi-stable
Surface	Surface d'affichage antireflet à revêtement dur
Capteur de température	Capteur de température interne pris en charge
Waveform	Stocké dans un OTP intégré à la puce
Actualiser la recommandation	Mise à jour quotidienne recommandée pour un meilleur rendu à long terme

Interface et intégration

Ce module E-Paper de 2.53 pouces prend en charge la communication par interface périphérique série et peut être associé à des solutions de cartes pilotes Bluetooth et NFC pour un développement flexible, une évaluation sans fil et une intégration embarquée intelligente.

• Communication SPI : Prend en charge les interfaces SPI à 3 et 4 fils pour le contrôle embarqué et la transmission de données.
• épingle OCCUPÉE : fournit une indication d'état occupé du pilote pendant la sortie de la forme d'onde, la programmation OTP et la communication du capteur de température.
• Réinitialiser le contrôle : Entrée de réinitialisation active basse pour l'initialisation du module.
• Sélection des bus : Sélection de l'interface de support BS0 / BS1 en fonction des exigences de conception du système.
• Carte de commande Bluetooth : Option clé pour les démonstrations sans fil, l'interaction mobile et les tests de développement.
• Carte de commande NFC : Solution clé pour les étiquettes intelligentes, les applications d'identification et les scénarios de communication à courte portée.
• Fonctions internes : intègre un tampon de porte, un tampon de source, une logique de contrôle de synchronisation, un oscillateur, un convertisseur DC-DC, une SRAM, une LUT, un VCOM, un contrôle de bord et un capteur de température interne.

Avantage en matière de consommation d'énergie

Cet écran E-Paper 4 couleurs de 2.53 pouces est conçu pour les applications exigeant une longue autonomie en veille, une faible fréquence de rafraîchissement et une consommation d'énergie réduite. Grâce à sa technologie d'affichage bistable, il conserve l'affichage après un rafraîchissement sans consommation d'énergie continue.

Comparé aux écrans émissifs classiques, ce système contribue à réduire la consommation énergétique totale des produits alimentés par batterie. Associé à la prise en charge des cartes de pilotage Bluetooth et NFC, ce module est particulièrement adapté aux étiquettes intelligentes, aux dispositifs d'identification interactifs, aux terminaux portables et aux solutions d'affichage sans fil compactes nécessitant à la fois une connectivité flexible et un affichage par réflexion à faible consommation.

Test de fiabilité

• Fonctionnement à haute température : 40 °C, HR 35 %, 240 h
• Fonctionnement à basse température : 0 °C, 240 h
• Stockage à haute température : 60 °C, HR 35 %, 240 h
• Conservation à basse température : -25 °C, 240 h
• Fonctionnement à haute température et humidité élevée : 40 °C, HR 80 %, 240 h
• Stockage à haute température et humidité élevée : 50 °C, HR 80 %, 240 h
• Cycle de température : -25 °C (30 min) à 60 °C (30 min), 50 cycles
• Décharge électrostatique : HBM 330 Ω, 150 pF, Air ±4 kV, Contact ±2 kV
• Résistance aux UV : 765 W/m² pendant 168 heures à 40 °C
• Recommandations de stockage et de non-utilisation : conserver le motif blanc

Manipulation et stockage

• Maintenez le module d'affichage à plat ou fixez-le sur un support rigide en limitant la flexion le long de son axe longitudinal.
• Ne pas utiliser le module pour des flexions continues ou des pliages répétés.
• Manipuler avec précaution pour éviter la casse du verre, les dommages à la surface ou les problèmes liés à l'électricité statique.
• Ne pas exposer le module à des gaz nocifs tels que les gaz acides et alcalins.
• Ne démontez pas le module d'affichage, car cela pourrait causer des dommages permanents et invalider les contrats de garantie.
• Ne touchez pas, ne poussez pas et ne frottez pas la surface d'affichage exposée avec des objets durs ou des chiffons traités chimiquement.

• Il est recommandé d'utiliser une plaque de protection transparente pour protéger la surface EPD lors de l'assemblage du produit.
• L'hexane normal est recommandé pour nettoyer les adhésifs utilisés pour fixer la surface de l'écran, le cas échéant.
• Nettoyez délicatement la poussière en surface avec du coton absorbant ou d'autres matériaux doux.
• Essuyez la salive ou les gouttes d'eau dès que possible pour éviter toute déformation ou décoloration.
• Conserver dans les conditions de température et d'humidité spécifiées et éviter les environnements corrosifs.
• Toutes les spécifications indiquées sont garanties uniquement pour le module et peuvent être affectées après les opérations de post-assemblage.

Remarque : Pour une meilleure qualité d’affichage à long terme, la fiche technique recommande une mise à jour quotidienne. Il est conseillé de conserver l’affichage sur fond blanc pendant le stockage et en cas de non-utilisation.

QFP

1. À quoi sert cet écran E-Paper 4 couleurs de 2.53 pouce ? Il convient aux étiquettes intelligentes, aux étiquettes électroniques de rayon, aux terminaux portables, aux instruments industriels, aux appareils IoT, aux produits d'identification électronique et à d'autres applications embarquées nécessitant une faible consommation d'énergie et une lisibilité par réflexion. 2. Quelle est la résolution de ce module d'affichage à encre électronique ? Ce module E-Paper de 2.53 pouces possède une résolution de 428 × 428 pixels, ce qui convient à l'affichage de texte, d'icônes, d'informations d'identification, de contenu QR et de mises en page d'interface utilisateur compactes avec des détails clairs. 3. Quel est le principal avantage de cette version ? Le principal avantage de cette version réside dans sa compatibilité avec les cartes pilotes Bluetooth et NFC. Elle est ainsi particulièrement adaptée aux démonstrations sans fil, au développement d'étiquettes intelligentes, aux communications à courte portée et aux applications d'affichage embarquées connectées. 4. Ce module prend-il en charge les cartes pilotes Bluetooth et NFC ? Oui. Cette version se positionne comme un argument de vente majeur grâce à sa prise en charge des cartes pilotes Bluetooth et NFC, permettant aux clients d'accélérer l'évaluation, les tests de communication et le développement d'applications pour les produits d'identification sans fil et intelligents. 5. Cet écran E-Paper est-il adapté aux produits alimentés par batterie ? Oui. Grâce à sa technologie bistable, l'image reste visible après un rafraîchissement, même sans alimentation continue. Cette caractéristique le rend particulièrement adapté aux appareils alimentés par batterie et aux écrans intelligents à longue durée de vie. 6. Cet écran nécessite-t-il un rétroéclairage ? Non. Il utilise la technologie E-Paper purement réfléchissante et est conçu pour une utilisation en lumière ambiante, offrant une lisibilité similaire à celle du papier sans rétroéclairage. Téléchargement de ressources : spécification
