Écran e-paper 6 couleurs de 1.54 pouce (240 × 240 pixels) avec carte de pilotage Bluetooth

Écran e-paper 6 couleurs + carte de pilotage Bluetooth

Écran e-paper 6 couleurs de 1.54 pouces

Module E-Paper compact, réfléchissant et basse consommation, avec prise en charge d'un écran 6 couleurs et carte de pilotage Bluetooth pour l'intégration embarquée sans fil.

Ce module d'affichage E-Paper 6 couleurs de 1.54 pouce est conçu pour les produits embarqués exigeant une consommation d'énergie ultra-faible, une lisibilité comparable à celle du papier et une excellente stabilité d'image. Avec une résolution de 240 × 240 pixels, la prise en charge de la communication SPI et l'intégration d'une carte de pilotage Bluetooth, il convient aux appareils compacts nécessitant un affichage clair du contenu statique, une interface utilisateur simple et un contrôle sans fil efficace.

Utilisant la technologie d'affichage électrophorétique à matrice active en mode purement réflectif et bistable, ce module offre une visualisation nette en lumière ambiante sans consommation d'énergie continue pour le maintien de l'image. Compatible avec l'affichage en noir et blanc, rouge, jaune, bleu et vert, cette solution convient aux étiquettes intelligentes, terminaux portables, appareils portables, instruments industriels, objets connectés et autres applications d'affichage embarquées personnalisées.

Type d'affichage Écran E-Paper 6 couleurs de 1.54 pouce Résolution 240 × 240 pixels Interface Communication SPI Mode d'affichage Purement réfléchissant, bistable Couleurs d'affichage Noir, Blanc, Rouge, Jaune, Bleu, Vert Conseil du pilote Carte de commande compatible Bluetooth incluse

Faits saillants rapides

• Module d'affichage E-Paper 6 couleurs à matrice active de 1.54 pouce
• Écran réfléchissant 240 × 240 pour un contenu statique clair
• Compatible avec les écrans noir, blanc, rouge, jaune, bleu et vert
• Carte de pilotage Bluetooth pour le développement et les tests sans fil
• Consommation d'énergie ultra-faible pour les produits alimentés par batterie
• L'écran bistable conserve l'image sans alimentation continue

Idéal pour les produits compacts nécessitant une commande sans fil, une lisibilité réfléchissante, un affichage couleur et une faible consommation d'énergie.

Fonctionnalités clés

️

Résolution 240 × 240

Assure un rendu clair du texte, des icônes, des étiquettes, des informations d'état et des graphiques simples dans les produits embarqués compacts.

????

Écran 6 couleurs

Prend en charge l'affichage en noir et blanc, rouge, jaune, bleu et vert pour une présentation d'informations plus riche sur les petits écrans.

(I.e.

Ultra-basse puissance

Conçu pour les produits économes en énergie, avec une faible consommation d'énergie de rafraîchissement et une conservation stable de l'image entre les mises à jour d'affichage.

????

Vision réfléchie

Le mode d'affichage purement réfléchissant offre une lisibilité comparable à celle du papier sous la lumière ambiante sans nécessiter de rétroéclairage.

(I.e.

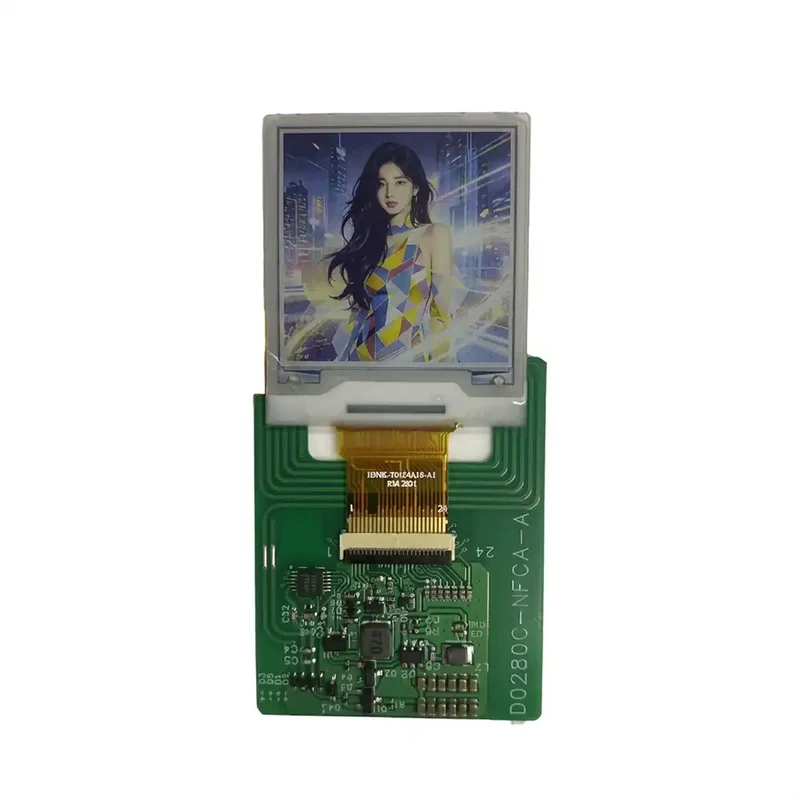

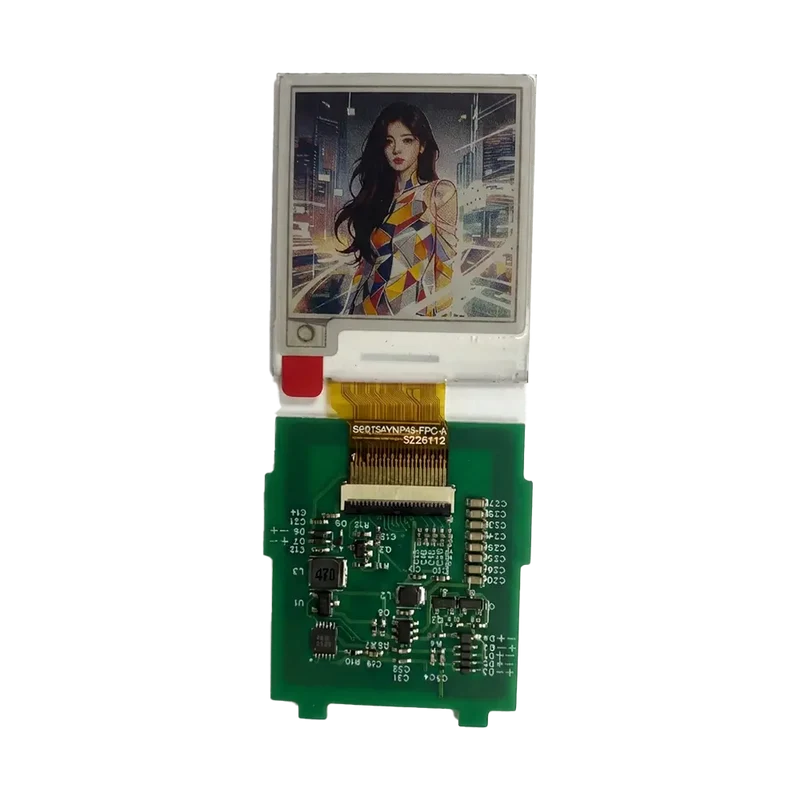

Carte de commande Bluetooth

Prend en charge le développement, les tests et l'intégration sans fil pour les applications d'affichage E-Paper compactes avec des options de contrôle plus flexibles.

⚙️

Interface SPI

La prise en charge de la communication SPI simplifie la connexion du microcontrôleur et contribue à accélérer l'intégration et l'évaluation du matériel embarqué.

Présentation du produit

Ce module d'affichage électrophorétique 6 couleurs de 1.54 pouce est conçu pour les produits embarqués exigeant une faible consommation d'énergie, un affichage d'image statique stable et une bonne lisibilité en lumière ambiante. Grâce à sa résolution de 240 × 240 pixels et à sa matrice active, il convient à l'affichage d'icônes, de texte, d'éléments d'interface, d'informations d'identification, d'état de l'appareil et de contenu graphique fixe dans les systèmes électroniques compacts.

Grâce à la technologie E-Paper bistable utilisée par le module, l'image reste visible sans alimentation continue après rafraîchissement. Comparé aux solutions LCD classiques, cela permet de réduire la consommation de la batterie pour les produits affichant des informations pendant de longues périodes sans mises à jour fréquentes de l'écran. La carte de pilotage Bluetooth intégrée facilite également les démonstrations, les tests et le développement de produits sans fil.

Sa taille compacte, sa structure réfléchissante, sa prise en charge de la communication SPI, sa capacité d'affichage 6 couleurs et son potentiel de contrôle Bluetooth le rendent adapté aux étiquettes intelligentes, aux appareils portables, aux instruments industriels, aux terminaux portables, aux produits IoT et aux projets d'affichage embarqués OEM ou ODM personnalisés.

Applications typiques

Étiquettes intelligentes et petites étiquettes d'information Terminaux d'affichage portables compatibles Bluetooth Instruments industriels et indicateurs d'état panneaux de commande IoT et appareils intelligents compacts Produits d'identification électronique et de badges Dispositifs d'affichage sans fil alimentés par batterie présentoirs de rayon et d'information produit mini-panneaux d'affichage pour maison intelligente Kits de développement et d'évaluation de prototypes Projets de papier électronique personnalisés OEM et ODM

Caractéristiques mécaniques

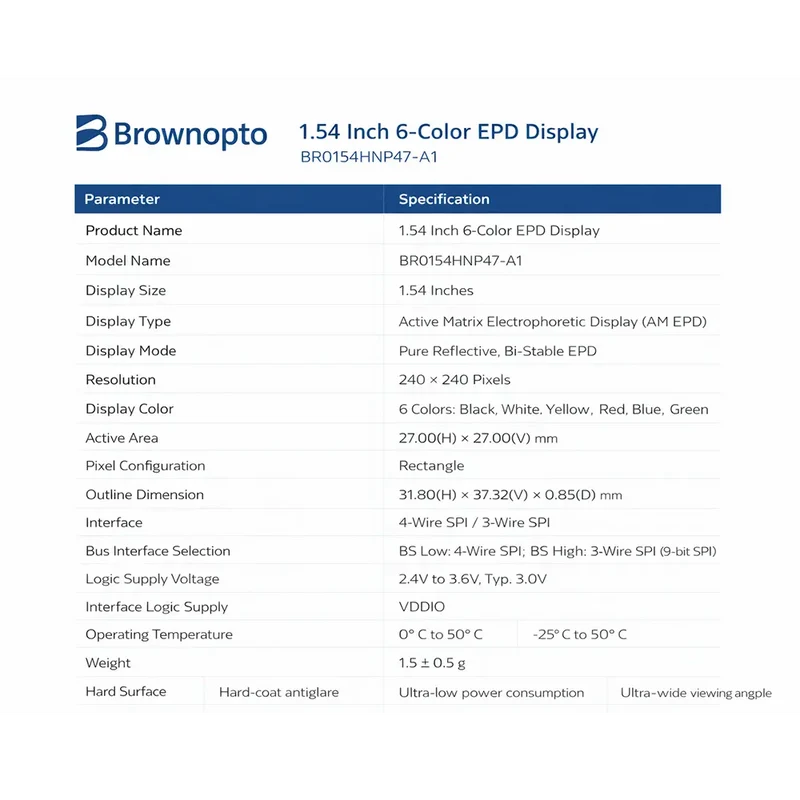

Type d'affichage	Affichage électrophorétique à matrice active (AMEPD)
Taille de l'écran	1.54 pouce
Résolution	240 (H) × 240 (V)
Configuration de Pixel	Rectangle Réf

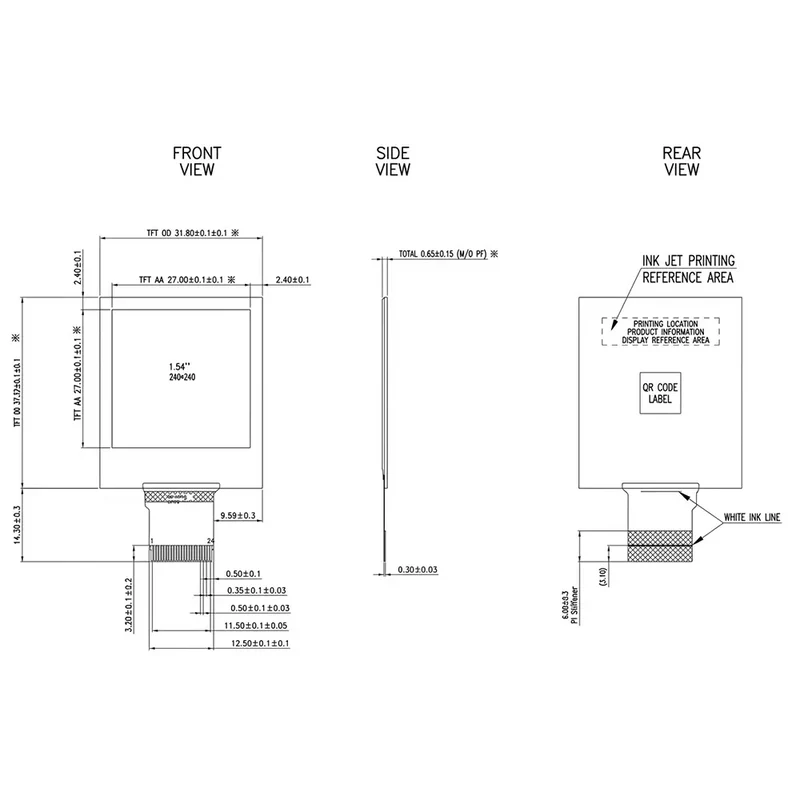

Dimension Outline	31.80(H) × 37.32(V) × 0.85(P) mm
Poids	1.5 ± 0.5 g
Numéro de produit	BR0154HNP47-A1
Type de module	Module d'affichage à papier électronique réfléchissant 6 couleurs

Caractéristiques électriques

Interface	SPI
Tension de fonctionnement	2.4V à 3.6V
Tension d'alimentation typique	3.0V
Tension d'entrée de niveau haut	0.7 VIO à VIO
Tension d'entrée de niveau bas	GND à 0.3 VDD
Tension de sortie de niveau haut	VIO - 0.4 V
Tension de sortie de niveau bas	GND à GND + 0.4 V
Courant de fonctionnement du module	À déterminer
Courant du mode veille profonde	À déterminer
Température de fonctionnement	0 ° C à 50 ° C
Température de stockage	-25 ° C à 50 ° C
Humidité de stockage	45% à 70% RH
Durée de stockage maximale	5 ans

Performance optique

Capacité de couleur	Noir, Blanc, Rouge, Jaune, Bleu, Vert
Caractéristiques optiques	À préciser dans la fiche technique
Température ambiante	25 ± 3 ° C
Humidité ambiante	50 ± 5 % HR
Tension d'alimentation pour test	3.0V
Éclairement	800 à 1300 lux
Mode d'affichage	Pur réfléchissant
Caractéristique d'affichage	Bi-stable
Angle de vision	Ultra large
Surface	Surface d'affichage antireflet à revêtement dur

Interface et intégration

Ce module E-Paper 6 couleurs de 1.54 pouce prend en charge la communication par interface périphérique série et peut être utilisé avec une carte pilote Bluetooth pour l'évaluation, le développement et l'intégration embarquée sans fil.

• Communication SPI : Interface série disponible pour la transmission des données de contrôle et d'affichage embarquées.
• épingle OCCUPÉE : fournit une indication d'état du pilote pendant la sortie de forme d'onde et la communication avec le capteur de température.
• Réinitialiser le contrôle : Entrée de réinitialisation active basse pour l'initialisation du module.
• Sélection SPI 3 lignes / 4 lignes : La broche BS prend en charge la sélection du mode d'interface en fonction de la conception du système.
• Carte de commande Bluetooth : Idéal pour les démonstrations sans fil, les tests rapides et le développement de produits simplifié.
• Fonctions internes : intègre un tampon de porte, un tampon de source, une logique de contrôle de synchronisation, un oscillateur, un convertisseur DC-DC, une SRAM, une LUT, un VCOM, un contrôle de bord et un capteur de température interne.
• Prise en charge du maître I2C : disponible pour la lecture d'un capteur de température externe.

Avantage en matière de consommation d'énergie

Ce module d'affichage E-Paper 6 couleurs est conçu pour les applications exigeant une faible consommation en veille, une faible fréquence de rafraîchissement et une excellente stabilité d'affichage. Sa fonction bistable permet de maintenir l'affichage après un rafraîchissement, sans la consommation d'énergie continue des écrans émissifs classiques.

Grâce à son fonctionnement à très faible consommation, sa lisibilité par réflexion, sa flexibilité de développement sans fil et ses fonctions de contrôleur intégrées, ce module convient aux produits embarqués alimentés par batterie, aux terminaux intelligents compacts, aux systèmes de démonstration compatibles Bluetooth et aux dispositifs d'affichage d'informations à longue durée de vie.

Test de fiabilité

• Fonctionnement à haute température : 40 °C, HR 35 %, 240 h
• Fonctionnement à basse température : 0 °C, 240 heures
• Stockage à haute température : 50 °C, HR 35 %, 240 h
• Conservation à basse température : -25 °C, 240 h
• Fonctionnement à haute température/humidité élevée : 40 °C, HR 90 %, 168 h
• Stockage à haute température et humidité élevée : 50 °C, HR 90 %, 240 h
• Cycle de température : -25 °C (30 min) à 60 °C (30 min), 100 cycles
• Vibrations de l'emballage : 1.04 G, 20 à 200 Hz, directions X/Y/Z, 30 minutes par direction
• Impact de la chute du colis : chute de 100 cm sur une surface en béton
• Résistance aux UV : 765 W/m² pendant 168 heures à 40 °C
• Décharge électrostatique : modèle de machine ±200 V, 0 Ω, 200 pF
• Durée de vie prévue du produit : 5 ans en conditions de fonctionnement à 20 °C et 60 % d’humidité relative.

Manipulation et stockage

• Maintenez le module d'affichage à plat ou fixez-le sur un support rigide en limitant la flexion le long de son axe longitudinal.
• Ne pas utiliser le module pour des flexions continues ou des pliages répétés.
• Manipuler avec précaution pour éviter la casse du verre, les dommages à la surface ou les problèmes liés à l'électricité statique.
• Ne pas exposer le module à des gaz nocifs tels que les gaz acides et alcalins.
• Ne démontez pas le module d'affichage, car cela pourrait causer des dommages permanents et invalider les contrats de garantie.
• Ne touchez pas, ne poussez pas et ne frottez pas la surface d'affichage exposée avec des objets durs ou des chiffons traités chimiquement.

• Il est recommandé d'utiliser une plaque de protection transparente pour protéger la surface EPD lors de l'assemblage du produit.
• Utilisez l'éthanol anhydre avec précaution, conformément aux recommandations, pour nettoyer les résidus de colle.
• Nettoyez délicatement la poussière en surface avec du coton absorbant ou un chiffon non poussiéreux.
• Essuyez la salive ou les gouttes d'eau dès que possible pour éviter toute déformation ou décoloration.
• Conserver dans les conditions de température et d'humidité spécifiées et éviter les environnements corrosifs.
• Toutes les spécifications indiquées sont garanties uniquement pour le module et peuvent être affectées après les opérations de post-assemblage.

Remarque : La fiche technique recommande une actualisation toutes les 24 heures en utilisation normale, et l’écran doit être maintenu blanc et face vers le haut pendant le stockage pour une meilleure qualité d’affichage à long terme.
