Module EPD SPI 6 couleurs d'écran e-paper 3.9 pouces (540 × 800 pixels)

Module d'affichage à papier électronique 6 couleurs

Écran e-paper 6 couleurs de 3.9 pouces

Solution de papier électronique réfléchissante compacte pour applications embarquées basse consommation

Ce module d'affichage E-Paper 6 couleurs de 3.9 pouces est conçu pour les produits embarqués compacts exigeant une faible consommation d'énergie, une lisibilité optimale et une excellente stabilité d'image. Avec une résolution de 540 × 800 pixels et une interface SPI, il convient aux systèmes d'affichage intelligents nécessitant un contenu statique net et une consommation d'énergie réduite.

Utilisant une technologie d'affichage purement réflective et bistable, ce module prend en charge l'affichage en noir et blanc, jaune, rouge, bleu et vert sans consommation d'énergie continue pour le maintien de l'image. Il est parfaitement adapté aux étiquettes intelligentes, aux présentoirs encadrés, aux dispositifs d'identification et autres applications IoT ou industrielles basse consommation.

Type d'affichage Papier électronique 6 couleurs de 3.9 pouces Résolution 540 × 800 pixels Interface SPI 4 fils / SPI 3 fils Mode d'affichage Purement réfléchissant, bistable Capacité de couleur Noir, blanc, jaune, rouge, bleu, vert Application Systèmes d'affichage embarqués basse consommation

Faits saillants rapides

• Module d'affichage E-Paper 6 couleurs de 3.9 pouces
• Écran réfléchissant haute résolution 540 × 800
• Prend en charge les interfaces SPI à 4 fils et à 3 fils.
• Conception de batteries à très faible consommation d'énergie
• Affichage bistable pour la conservation du contenu statique
• Convient aux étiquettes intelligentes, aux présentoirs encadrés et aux produits IoT

Idéal pour les applications nécessitant une faible consommation d'énergie de rafraîchissement, une stabilité d'affichage et une lisibilité comparable à celle du papier, dans des formats de produits compacts.

Fonctionnalités clés

🌈

Écran 6 couleurs

Prend en charge le noir, le blanc, le jaune, le rouge, le bleu et le vert pour une présentation visuelle plus riche dans les applications d'affichage compactes.

(I.e.

Ultra-basse puissance

Conçu pour les produits à faible consommation d'énergie, avec une conservation d'image stable et une consommation d'énergie minimale entre les mises à jour d'affichage.

????

Vision réfléchie

Le mode d'affichage purement réfléchissant offre une lisibilité comparable à celle du papier sous la lumière ambiante, sans avoir besoin d'un rétroéclairage.

|

Interface SPI flexible

Prend en charge les protocoles SPI à 4 fils et à 3 fils pour simplifier la communication avec le microcontrôleur et l'intégration dans les produits embarqués.

(I.e.

Conception de contrôle intégrée

Comprend de la RAM sur puce et des fonctions de contrôle intégrées pour le développement de systèmes embarqués compacts à faible consommation.

👁

Angle de visualisation large

Offre une performance visuelle stable depuis différents angles de vision pour la signalétique, l'identification et l'affichage d'informations.

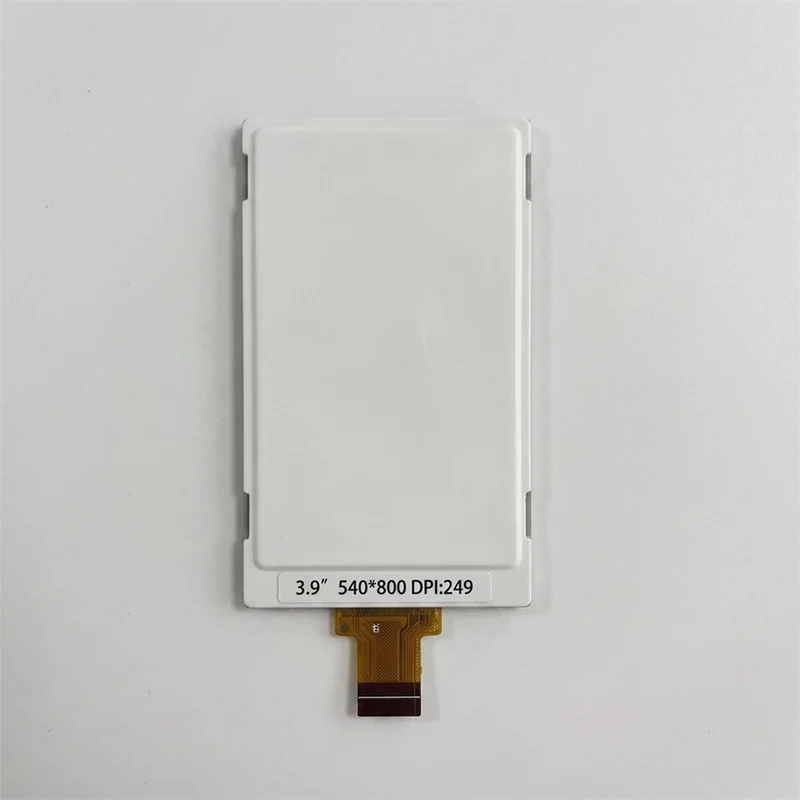

Présentation du produit

Ce module d'affichage électrophorétique 6 couleurs de 3.9 pouces est conçu pour les produits embarqués basse consommation, les étiquettes intelligentes, les panneaux d'affichage encadrés et les appareils personnalisés compacts. Sa résolution de 540 × 800 pixels offre un affichage clair des textes, icônes, étiquettes et informations graphiques statiques dans les applications exigeant une faible fréquence de rafraîchissement et une longue autonomie.

Grâce à sa bistabilité, la technologie E-Paper permet de conserver une image stable sans la consommation d'énergie continue des écrans LCD ou OLED classiques. Ce module constitue ainsi une solution idéale pour les appareils nécessitant un affichage d'informations stable sur de longues périodes, tout en préservant la batterie.

Sa taille compacte, sa lisibilité réfléchissante et sa capacité d'affichage multicolore le rendent adapté au commerce de détail, aux bureaux, à la logistique, au contrôle industriel, aux produits d'identification et à d'autres applications d'affichage embarquées OEM ou ODM.

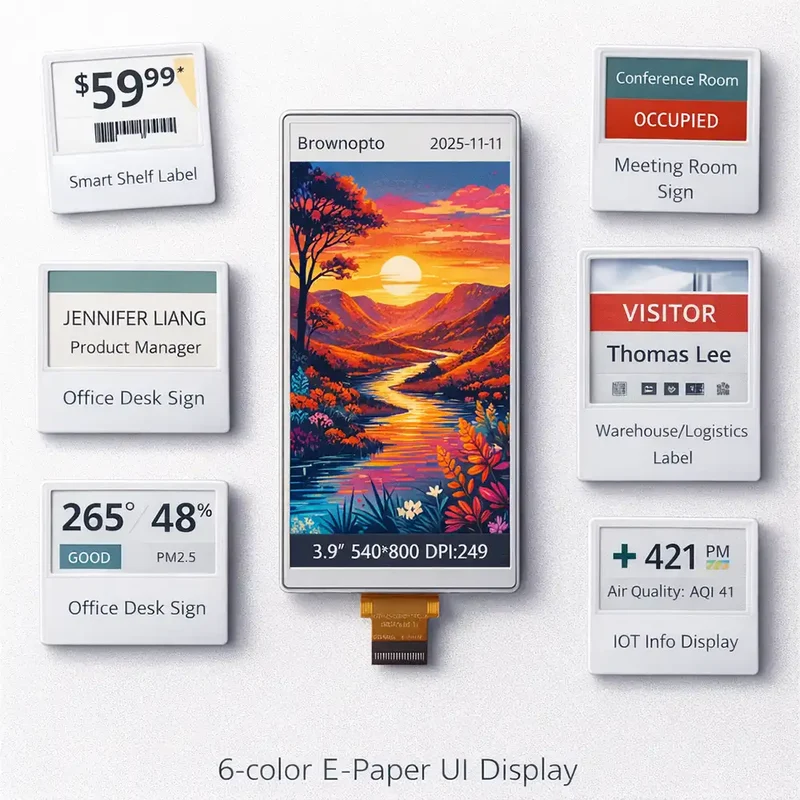

Applications typiques

Étiquettes de rayon et étiquettes de prix intelligentes Étiquettes d'entrepôt et étiquettes logistiques Photos encadrées et présentoirs d'information décoratifs cartes d'identité et dispositifs d'identification réutilisables Produits d'identification médicale et de soins de santé Affichages de contrôle et d'instrumentation industriels Panneaux d'information sur la maison intelligente et l'Internet des objets Signalétique de bureau et affichages de salles de réunion terminaux d'information portables Projets OEM et ODM embarqués personnalisés

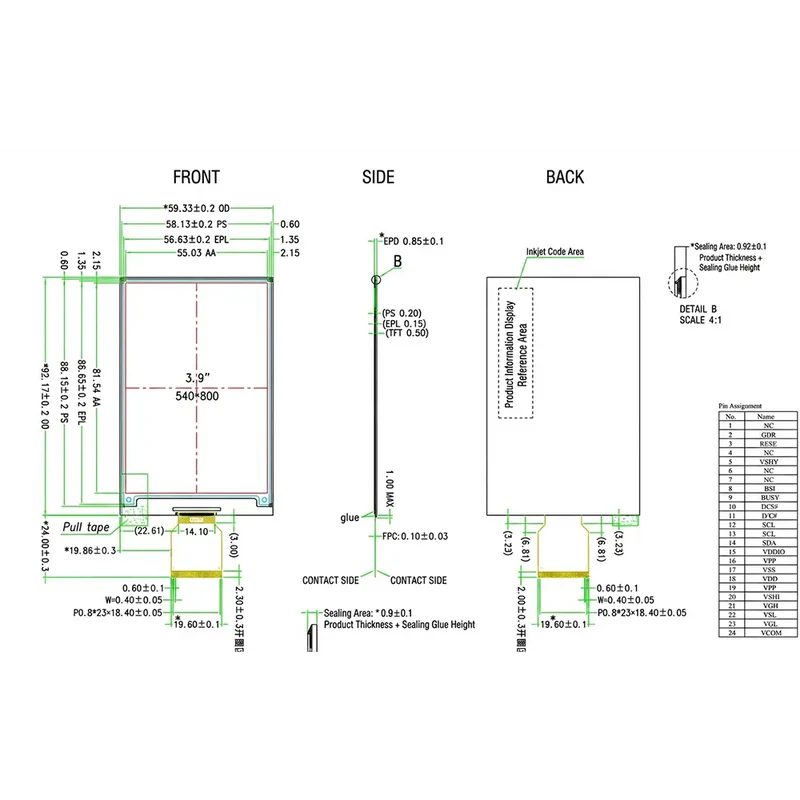

Caractéristiques mécaniques

Type d'affichage	Écran électrophorétique à matrice active 6 couleurs
Taille de l'écran	3.9 pouce
Résolution	540 (H) × 800 (V)
Zone active	55.03 (H) × 81.54 (V) millimètre
Pixel pitch	101.9(H) × 101.925(V) μm
Configuration de Pixel	Rectangle Réf
Dimension Outline	59.33(H) × 92.17(V) × 0.85(P) mm
Poids	À déterminer
Couleurs d'affichage	Noir, Blanc, Jaune, Rouge, Bleu, Vert
La structure du produit	Module EPD SPI compact

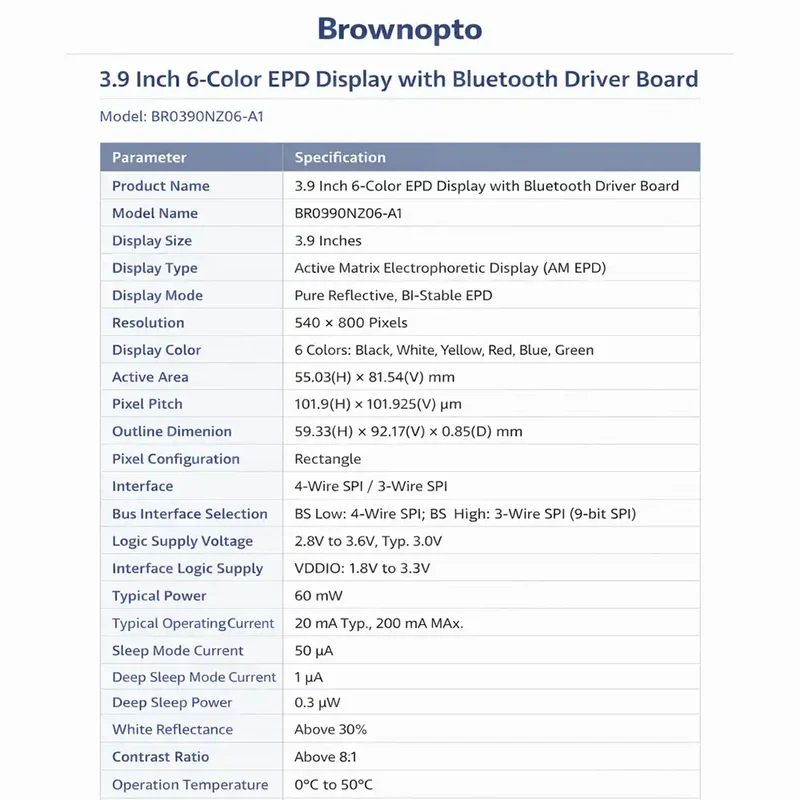

Caractéristiques électriques

Interface	SPI 4 fils / SPI 3 fils
Tension d'alimentation logique	2.8V à 3.6V
Alimentation logique typique	3.0V
Alimentation logique d'interface	1.8V à 3.3V
Puissance typique du panneau	60 mW
Courant de fonctionnement typique	20 à 200 mA
Courant du mode veille	50 μA
Courant du mode veille profonde	1 μA
Le pouvoir du sommeil profond	0.3 W
Température de fonctionnement	0 ° C à 50 ° C
Température de stockage	-25 ° C à 60 ° C
Éclairage intérieur	Jusqu'à 2000 lux
Contrôleur	Mémoire RAM sur puce et logique de contrôle intégrée

Performance optique

Capacité de couleur	écran 6 couleurs
Réflectance blanche	Au-dessus de 30%
Rapport de contraste	Au-dessus de 8: 1
Angle de vision	Ultra large
Mode d'affichage	Pur réfléchissant
Caractéristique d'affichage	Bi-stable

Interface et intégration

Ce module E-Paper de 3.9 pouces prend en charge la communication SPI à 4 fils et SPI à 3 fils, ce qui le rend adapté à l'évaluation embarquée, au développement côté microcontrôleur et à l'intégration de produits dans des systèmes compacts à faible consommation.

• SPI à 4 fils : utilise SCLK, SDIN, CSB, D/C et RSTN.
• SPI à 3 fils : La communication D/C n'est pas utilisée et la communication série 9 bits est prise en charge.
• Fonctions intégrées : comprend une logique de contrôle intégrée, un oscillateur, une SRAM, une LUT et des fonctions liées au VCOM.
• Intégration embarquée : Convient aux étiquettes intelligentes, aux panneaux IoT, aux produits d'identification, aux présentoirs encadrés et aux systèmes d'affichage basse consommation personnalisés.

Avantage en matière de consommation d'énergie

Ce module d'affichage E-Paper 6 couleurs est conçu pour les applications exigeant une longue autonomie en veille, une faible fréquence de rafraîchissement et une gestion efficace de l'énergie. Grâce à son affichage bistable, le contenu reste visible sans la consommation d'énergie continue requise par les technologies d'affichage classiques.

Grâce à sa faible consommation d'énergie et à sa lisibilité par réflexion, ce module convient aux appareils alimentés par batterie, aux terminaux portables, aux produits d'affichage réutilisables, aux systèmes d'identification intelligents et aux applications embarquées nécessitant peu de maintenance.

Test de fiabilité

• Fonctionnement à haute température : +40 °C, HR 30 %, 168 h
• Fonctionnement à basse température : 0 °C, 168 heures
• Stockage à haute température : +50 °C, HR 35 %, 168 h
• Conservation à basse température : -25 °C, 168 h
• Fonctionnement à haute température/humidité élevée : +40 °C, HR 90 %, 168 h
• Stockage à haute température et humidité élevée : +50 °C, HR 90 %, 168 h
• Choc thermique : de -25 °C à +60 °C, 100 cycles
• tests de vibration et d'impact de chute d'emballage
• Test d'effet électrostatique : modèle de machine ±200 V, 0 Ω, 200 pF

Manipulation et stockage

• Manipulez avec précaution pour éviter de laisser tomber, de plier, de tordre ou de fissurer le panneau.
• N’exercez aucune pression sur la surface d’affichage.
• Ne connectez ni ne déconnectez l'interface pendant que le panneau est en fonctionnement.
• Évitez les gaz nocifs tels que les gaz acides et alcalins.
• Ne pas empiler les panneaux ou modules EPD.

• Conserver dans l'emballage d'origine pour éviter les rayures et préserver les performances.
• Utilisez un chiffon doux et sec, sans produits chimiques, pour le nettoyage.
• Évitez toute infiltration d'humidité, condensation, gel et rosée sur la surface du panneau.
• Évitez toute exposition prolongée à des températures élevées, à une forte humidité, à la lumière du soleil ou à la lumière fluorescente.
• Environnement de stockage recommandé : 15 °C à 35 °C, 30 % HR à 60 % HR, sans condensation.

Remarque : Les spécifications recommandent une mise à jour périodique en cas de conditions d'humidité non optimales afin de préserver la qualité d'affichage.

QFP

1. À quoi sert ce module d'affichage E-Paper 6 couleurs de 3.9 pouces ? Il convient aux étiquettes intelligentes, aux étiquettes de prix de détail, aux présentoirs encadrés, aux produits d'identification, aux terminaux portables, à la signalétique de bureau, aux dispositifs d'affichage industriels et aux projets embarqués personnalisés nécessitant une faible consommation d'énergie et une présentation d'image statique stable. 2. Quelle est la résolution de cet écran à encre électronique ? Ce module E-Paper de 3.9 pouces possède une résolution de 540 × 800 pixels, adaptée aux textes clairs, aux icônes, aux étiquettes et aux graphiques compacts. 3. Quelles couleurs cet écran prend-il en charge ? Le module prend en charge 6 couleurs d'affichage : noir, blanc, jaune, rouge, bleu et vert, offrant une présentation visuelle plus riche que les écrans E-Paper monochromes standard. 4. Cet écran convient-il aux produits alimentés par batterie ? Oui. Son architecture basse consommation et sa technologie d'affichage bistable la rendent adaptée aux produits d'affichage portables, alimentés par batterie et à faible fréquence de rafraîchissement. 5. Cet écran à encre électronique nécessite-t-il un rétroéclairage ? Non. Il utilise une technologie d'affichage purement réfléchissante et est conçu pour une utilisation en lumière ambiante plutôt qu'avec un rétroéclairage. 6. Quelle interface ce module prend-il en charge ? Il prend en charge les protocoles SPI à 4 fils et à 3 fils, ce qui le rend adapté aux systèmes embarqués personnalisés, au développement de microcontrôleurs et à l'intégration d'écrans industriels ou IoT compacts. Téléchargement de ressources : spécification
