Module EPD SPI 6 couleurs de 3.68 pouces (528×792) pour étiquettes intelligentes

Écran e-paper 6 couleurs avec carte de pilotage Bluetooth

Écran e-paper 6 couleurs de 3.68 pouces avec carte de pilotage Bluetooth

Modèle: BR0368NW58-A1

L'écran BR0368NW58-A1 est un écran E-Paper 6 couleurs de 3.68 pouces conçu pour les produits embarqués compacts exigeant une faible consommation d'énergie, une lisibilité optimale et une excellente stabilité d'image. Associé à une carte de pilotage Bluetooth, il simplifie le développement, les tests et l'intégration sans fil pour les applications d'affichage intelligent.

Avec une résolution de 528 × 792 pixels, une visualisation purement réfléchissante et une technologie d'affichage bistable, ce module convient aux appareils alimentés par batterie, aux étiquettes intelligentes, aux terminaux portables, aux produits d'identification réutilisables et aux systèmes embarqués personnalisés qui bénéficient d'un contrôle sans fil à faible consommation.

Type d'affichage Papier électronique 6 couleurs de 3.68 pouces Résolution 528 × 792 pixels Conseil du pilote Carte de pilote Bluetooth incluse Mode d'affichage Purement réfléchissant, bistable Interface SPI 4 fils / SPI 3 fils Application Écrans intégrés sans fil basse consommation

Faits saillants rapides

• Module d'affichage E-Paper 6 couleurs de 3.68 pouces
• Carte de pilotage Bluetooth pour le développement sans fil
• Écran réfléchissant haute résolution 528 × 792
• Conception de batteries à très faible consommation d'énergie
• Prend en charge les interfaces SPI à 4 et 3 fils.
• Adapté aux étiquettes intelligentes, à l'IoT et aux produits embarqués

Idéal pour les applications nécessitant une faible consommation d'énergie de rafraîchissement, une stabilité d'affichage et une prise en charge du développement Bluetooth.

Fonctionnalités clés

🌈

Écran 6 couleurs

Permet une présentation visuelle plus riche pour les étiquettes, les informations produit, le contenu de l'interface utilisateur et les applications d'affichage.

(I.e.

Carte de commande Bluetooth

Permet un développement sans fil, un contrôle du contenu et une évaluation pratiques pour les projets embarqués et IoT.

(I.e.

Ultra-basse puissance

Conçu pour les produits à faible consommation d'énergie, avec une conservation stable de l'image et une consommation d'énergie minimale entre les mises à jour.

????

Vision réfléchie

Le mode d'affichage purement réfléchissant offre une lisibilité comparable à celle du papier dans des conditions de lumière ambiante.

|

Intégration flexible

Prend en charge les protocoles SPI à 4 fils et à 3 fils pour simplifier la communication côté microcontrôleur et l'intégration du produit.

(I.e.

Fonctions intégrées

Comprend des fonctions de contrôle d'affichage intégrées pour une conception de système embarqué compact à faible consommation.

Présentation du produit

Le BR0368NW58-A1 est un module d'affichage électrophorétique 6 couleurs de 3.68 pouces conçu pour les produits embarqués compacts, les étiquettes intelligentes et les projets d'affichage sans fil. Associé à une carte de pilotage Bluetooth, il offre une solution de développement simplifiée pour les applications exigeant une faible consommation d'énergie, un affichage statique net et une connectivité flexible.

Grâce à sa bistabilité, la technologie E-Paper permet de conserver l'image affichée sans consommation d'énergie continue, contrairement aux écrans LCD ou OLED classiques. Elle est ainsi particulièrement adaptée aux appareils affichant des informations statiques ou à faible fréquence de rafraîchissement pendant de longues périodes.

Sa taille compacte, sa lisibilité réfléchissante et sa solution de pilotage compatible Bluetooth en font un choix pratique pour le commerce de détail, la logistique, la signalétique de bureau, les appareils portables, les produits d'identification intelligents et les applications embarquées OEM ou ODM personnalisées.

Applications typiques

Étiquettes de rayon et étiquettes de prix intelligentes Étiquettes d'entrepôt et étiquettes logistiques Dispositifs d'identification médicale et de soins de santé Affichages de contrôle et d'instrumentation industriels Panneaux de commande pour maison intelligente et IoT Signalétique de bureau et affichages de salles de réunion Affichages d'information et d'horaires pour le public Terminaux et outils portables Identification intelligente et badges réutilisables Projets OEM et ODM embarqués personnalisés

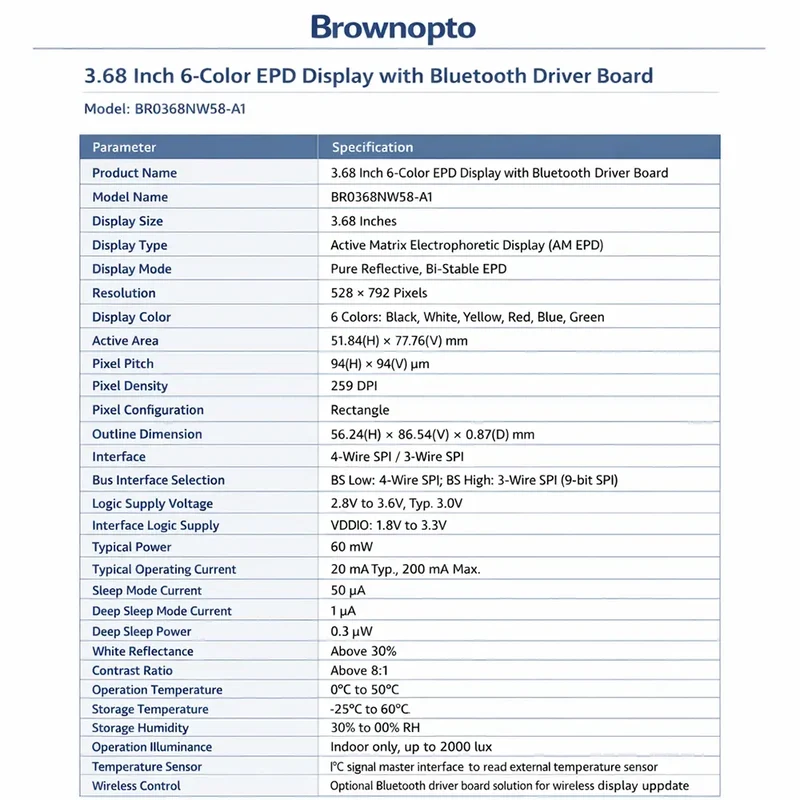

Caractéristiques mécaniques

modèle du produit	BR0368NW58-A1
Type d'affichage	Écran électrophorétique à matrice active 6 couleurs
Taille de l'écran	3.68 pouce
Résolution	528 (H) × 792 (V)
Zone active	51.84 (H) × 77.76 (V) millimètre
Pixel pitch	94(H) × 94(V) μm
Densité de pixels	259 DPI
Configuration de Pixel	Rectangle Réf

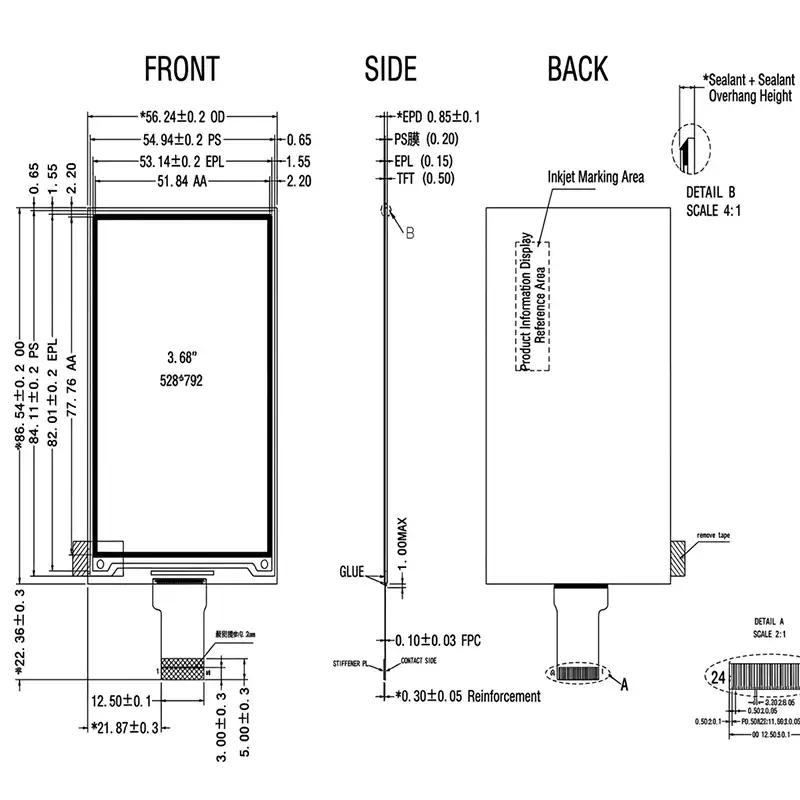

Dimension Outline	56.24(H) × 86.54(V) × 0.87(P) mm
Solution pilote	carte de commande Bluetooth

Caractéristiques électriques

Interface	SPI 4 fils / SPI 3 fils
Connectivité	Carte de support pour pilote Bluetooth
Tension d'alimentation logique	2.8V à 3.6V
Alimentation logique typique	3.0V
Puissance typique du panneau	60 mW
Courant de fonctionnement typique	20 à 200 mA
Courant du mode veille	50 μA
Courant du mode veille profonde	1 μA
Le pouvoir du sommeil profond	0.3 W
Température de fonctionnement	0 ° C à 50 ° C
Température de stockage	-25 ° C à 60 ° C
Éclairage intérieur	Jusqu'à 2000 lux

Performance optique

Capacité de couleur	écran 6 couleurs
Réflectance blanche	Au-dessus de 30%
Rapport de contraste	Au-dessus de 8: 1
Angle de vision	Ultra large
Mode d'affichage	Pur réfléchissant
Caractéristique d'affichage	Bi-stable

Interface et intégration

Le BR0368NW58-A1 prend en charge la communication SPI à 4 fils et SPI à 3 fils, et avec une carte pilote Bluetooth, il offre une solution plus flexible pour l'évaluation sans fil, le développement embarqué et l'intégration de produits.

• Prise en charge Bluetooth: Adapté au contrôle de contenu sans fil, aux tests de développement et à l'intégration d'appareils intelligents.
• SPI à 4 fils : utilise SCLK, SDIN, CSB, D/C et RSTN.
• SPI à 3 fils : La communication D/C n'est pas utilisée et la communication série 9 bits est prise en charge.
• Intégration embarquée : Convient aux étiquettes intelligentes, aux panneaux IoT, aux produits d'identification et aux systèmes d'affichage personnalisés à faible consommation.

Avantage en matière de consommation d'énergie

Cet écran E-Paper 6 couleurs avec carte de pilotage Bluetooth est conçu pour les applications exigeant une longue autonomie en veille, une connectivité sans fil et une faible fréquence de rafraîchissement. Grâce à son affichage bistable, le contenu reste visible sans la consommation d'énergie continue requise par les technologies d'affichage classiques.

Avec une faible consommation d'énergie et une lisibilité réfléchissante, le BR0368NW58-A1 convient aux appareils alimentés par batterie, aux terminaux portables, aux produits d'affichage réutilisables, aux systèmes d'identification intelligents et aux applications embarquées nécessitant peu de maintenance.

Test de fiabilité

• Fonctionnement à haute température : +40 °C, HR 30 %, 168 h
• Fonctionnement à basse température : 0 °C, 168 heures
• Stockage à haute température : +50 °C, HR 35 %, 168 h
• Conservation à basse température : -25 °C, 168 h
• Fonctionnement à haute température/humidité élevée : +40 °C, HR 90 %, 168 h
• Stockage à haute température et humidité élevée : +50 °C, HR 90 %, 168 h
• Choc thermique : de -25 °C à +60 °C, 100 cycles
• tests de vibration et d'impact de chute d'emballage
• Test d'effet électrostatique : modèle de machine ±200 V, 0 Ω, 200 pF

Manipulation et stockage

• Manipulez avec précaution pour éviter de laisser tomber, de plier, de tordre ou de fissurer le panneau.
• N’exercez aucune pression sur la surface d’affichage.
• Ne connectez ni ne déconnectez l'interface pendant que le panneau est en fonctionnement.
• Évitez les gaz nocifs tels que les gaz acides et alcalins.
• Ne pas empiler les panneaux ou modules EPD.

• Conserver dans l'emballage d'origine pour éviter les rayures et préserver les performances.
• Utilisez un chiffon doux et sec, sans produits chimiques, pour le nettoyage.
• Évitez toute infiltration d'humidité, condensation, gel et rosée sur la surface du panneau.
• Évitez toute exposition prolongée à des températures élevées, à une forte humidité, à la lumière du soleil ou à la lumière fluorescente.
• Environnement de stockage recommandé : 15 °C à 35 °C, 30 % HR à 60 % HR, sans condensation.

Remarque : Les spécifications recommandent également une mise à jour périodique dans des conditions d’humidité non optimales afin de préserver la qualité d’affichage.

QFP

1. À quoi sert cet écran E-Paper 6 couleurs de 3.68 pouces avec carte de pilotage Bluetooth ? Il convient aux étiquettes intelligentes, aux étiquettes de prix de détail, à la signalétique de bureau, aux appareils portables, aux badges intelligents, aux panneaux IoT et aux projets d'affichage embarqués personnalisés nécessitant une faible consommation d'énergie et une prise en charge du développement sans fil. 2. Ce module inclut-il la prise en charge des cartes de pilotage Bluetooth ? Oui. Cette version se présente comme un écran E-Paper 6 couleurs avec carte de pilotage Bluetooth, ce qui la rend plus pratique pour les tests sans fil, le contrôle et le développement de produits embarqués. 3. Quelle est la résolution de cet écran à encre électronique ? Le BR0368NW58-A1 possède une résolution de 528 × 792 pixels, adaptée aux textes clairs, aux icônes, aux informations d'interface utilisateur et aux graphiques compacts. 4. Cet écran convient-il aux produits alimentés par batterie ? Oui. Son architecture basse consommation et sa technologie d'affichage bistable la rendent adaptée aux produits d'affichage portables, alimentés par batterie et à faible fréquence de rafraîchissement. 5. Cet écran à encre électronique nécessite-t-il un rétroéclairage ? Non. Il utilise une technologie d'affichage purement réfléchissante et est conçu pour une utilisation en lumière ambiante plutôt qu'avec un rétroéclairage. 6. À quelles applications ce module est-il adapté ? Il convient aux étiquettes de rayon pour la vente au détail, aux étiquettes logistiques, aux étiquettes médicales, aux interfaces industrielles, à la signalétique de bureau, aux panneaux d'information publique, aux terminaux portables, aux badges réutilisables et aux systèmes embarqués OEM ou ODM. Téléchargement de ressources : spécification

Prêt à intégrer l'écran E-Paper 6 couleurs de 3.68 pouces avec la carte de pilotage Bluetooth ?

Contactez-nous pour obtenir des échantillons, des détails sur les cartes de commande Bluetooth, des fiches techniques complètes ou une assistance technique.

Demander un échantillon
